Фильтры сетевые помехоподавляющие ФС

ФС — фильтры сетевые помехоподавляющие на DIN-рейку

Блок для установки на Din рейку. Фильтр сетевой ФС предназначен для защиты электроаппаратуры по однофазной сети питания от индустриальных, импульсных, сетевых, электро и высокочастотных помех. Класс защиты — IP20, ЭМС по ГОСТ Р 51318.14.1-99. Климатическое исполнение — УХЛ 4.

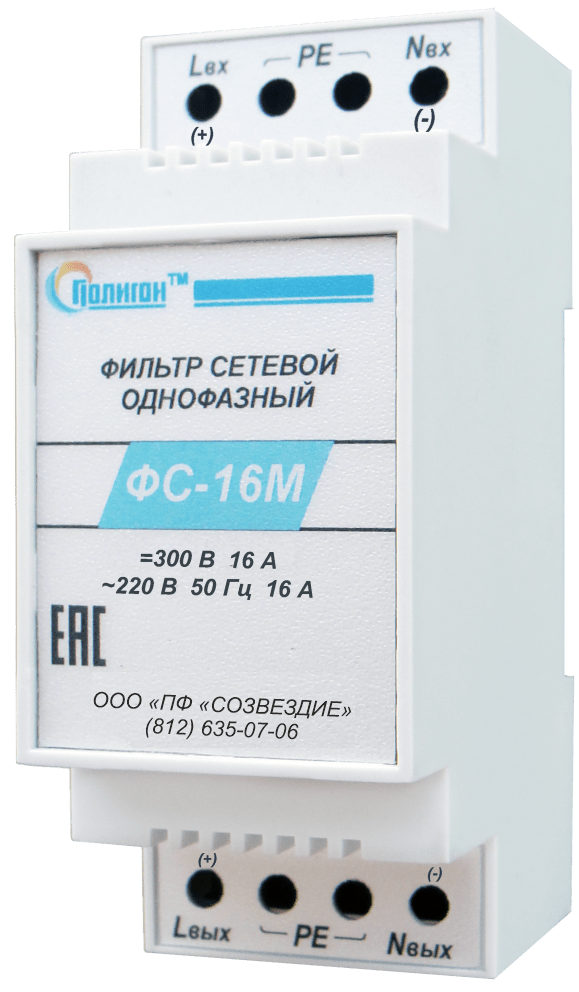

ФС-16М фильтр сетевой

ЦЕНА: 5933 р.

Защита электроаппаратуры по однофазной сети питания с номинальным током до 16 А от индустриальных, импульсных, сетевых, электро и высокочастотных помех.

Характеристики

• Номинальное напряжение, В, Гц =300 В~220 В; 50 Гц
• Максимальный ток, А 16 А
• Диапазон фильтрации, МГц 0,15-200 МГц
• Помехоподавление в диапазоне фильтрации, дБ 20-60 дБ
• Максимальный имп. ток варисторной защиты, кА 8 кА (класс 3)
• Сечение проводов для подключения, мм2 2,5 мм2
• КПД, % 99,5 %
• Масса, кг 0,2 кг
• Габаритные размеры, мм 36х90х60 мм
• Гарантия, мес 24 мес

заказать

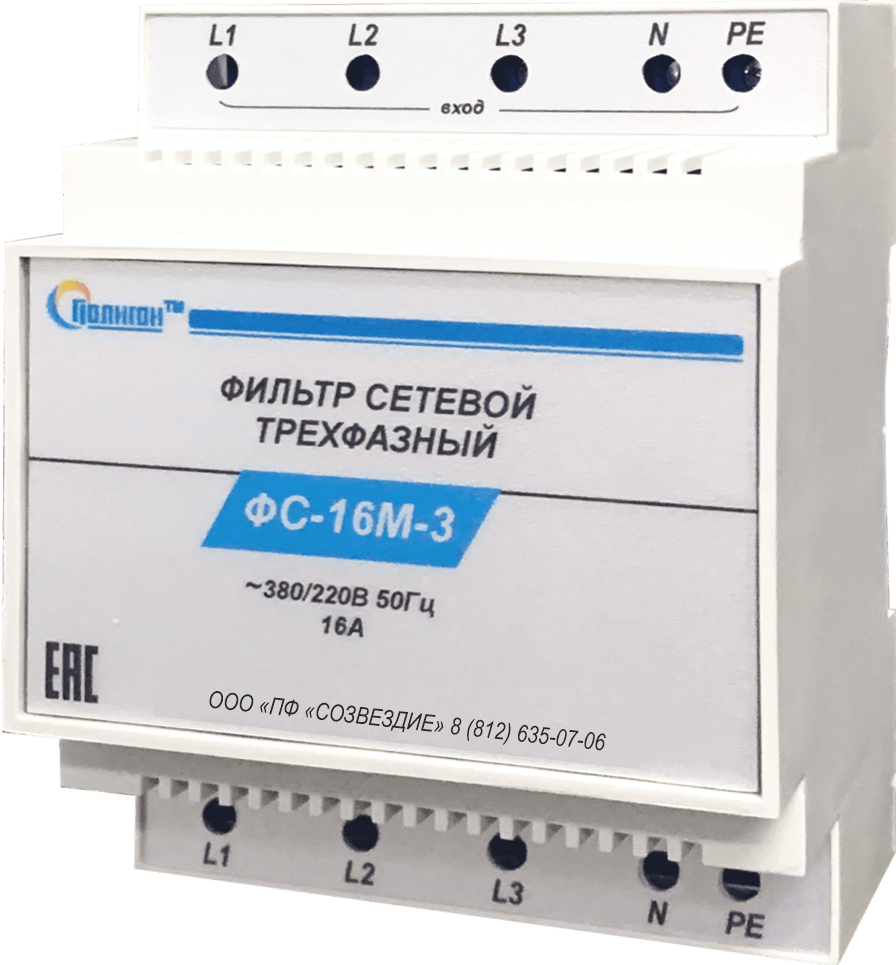

ФС-16М-3 фильтр сетевой

ЦЕНА: 6608 р.

Защита электроаппаратуры по трехфазной сети питания с номинальным током до 16 А от индустриальных, импульсных, сетевых, электро и высокочастотных помех.

Характеристики

• Номинальное входное напряжение, В, Гц 380/220 В; 50 Гц
• Максимальный ток, А 16 А
• Диапазон фильтрации, МГц 0,1-200 МГц
• Помехоподавление в диапазоне фильтрации, дБ 20-60 дБ
• Максимальный имп. ток варисторной защиты, кА 8 кА
• Сечение проводов для подключения, мм2 2,5 мм2
• КПД, % 99,5 %
• Масса, кг 0,2 кг
• Габаритные размеры, мм 71х90х65 мм
• Гарантия, мес

заказать

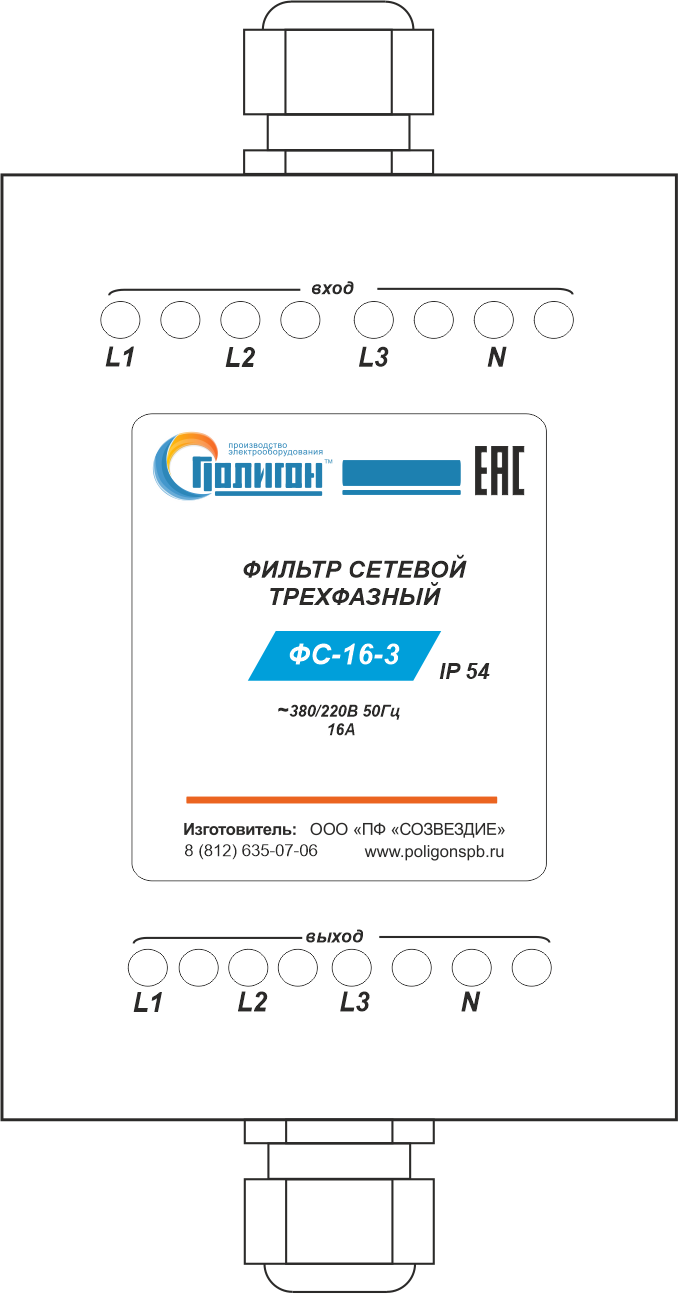

ФС-16-3 IP54 фильтр сетевой

ЦЕНА: 9008 р.

Защита электроаппаратуры по трехфазной сети питания с номинальным током до 16 А от индустриальных, импульсных, сетевых, электро и высокочастотных помех. Уличное исполнение.

Характеристики

• Номинальное напряжение, В, Гц 380/220 В; 50 Гц
• Максимальный ток, А 16 А
• Диапазон фильтрации, МГц 0,1-200 МГц
• Помехоподавление в диапазоне фильтрации, дБ 20-60 дБ
• Максимальный имп. ток варисторной защиты, кА 8 кА
• Сечение проводов для подключения, мм2 2,5 мм2
• КПД, % 99,5 %
• Масса, кг 0,2 кг
• Габаритные размеры, мм 105х220х65 мм
• Гарантия, мес 24 мес

заказать

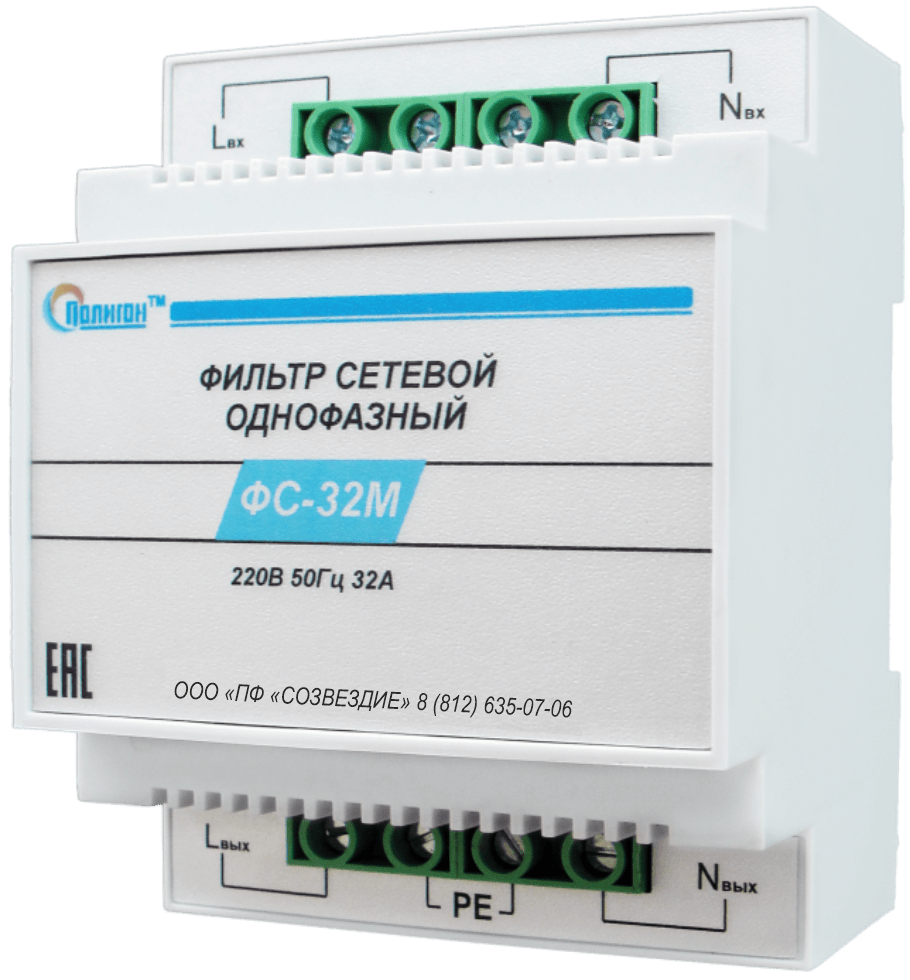

ФС-32М фильтр сетевой

ЦЕНА: 8954 р.

Защита электроаппаратуры по однофазной сети питания с номинальным током до 25 А от индустриальных, импульсных, сетевых, электро и высокочастотных помех.

Характеристики

• Номинальное напряжение, В, Гц ~220 В, 50; =300 В
• Максимальный ток, А 25 А
• Диапазон фильтрации, МГц 0,15-30 МГц
• Помехоподавление в диапазоне фильтрации, дБ 20-60 дБ
• Максимальный имп. ток варисторной защиты, кА 8 кА (класс 3)
• Перегрузочная способность в течении 40 минут 32 А
• Сечение проводов для подключения, мм2 не более 4,0 мм2
• КПД, % 99,5 %
• Масса, кг 0,3 кг
• Габаритные размеры, мм 71х90х65 мм
• Гарантия, мес 24 мес

заказать

ФС-16М

Конструкция системы
Фильтр ФС-16М выполнен в корпусе, предназначенном для установки на DIN-планку 35 мм. В верхней и нижней частях корпуса расположены клеммы для подключения проводов. Сдвоенные клеммы дают дополнительные возможности для коммутации.
Подготовка к эксплуатации

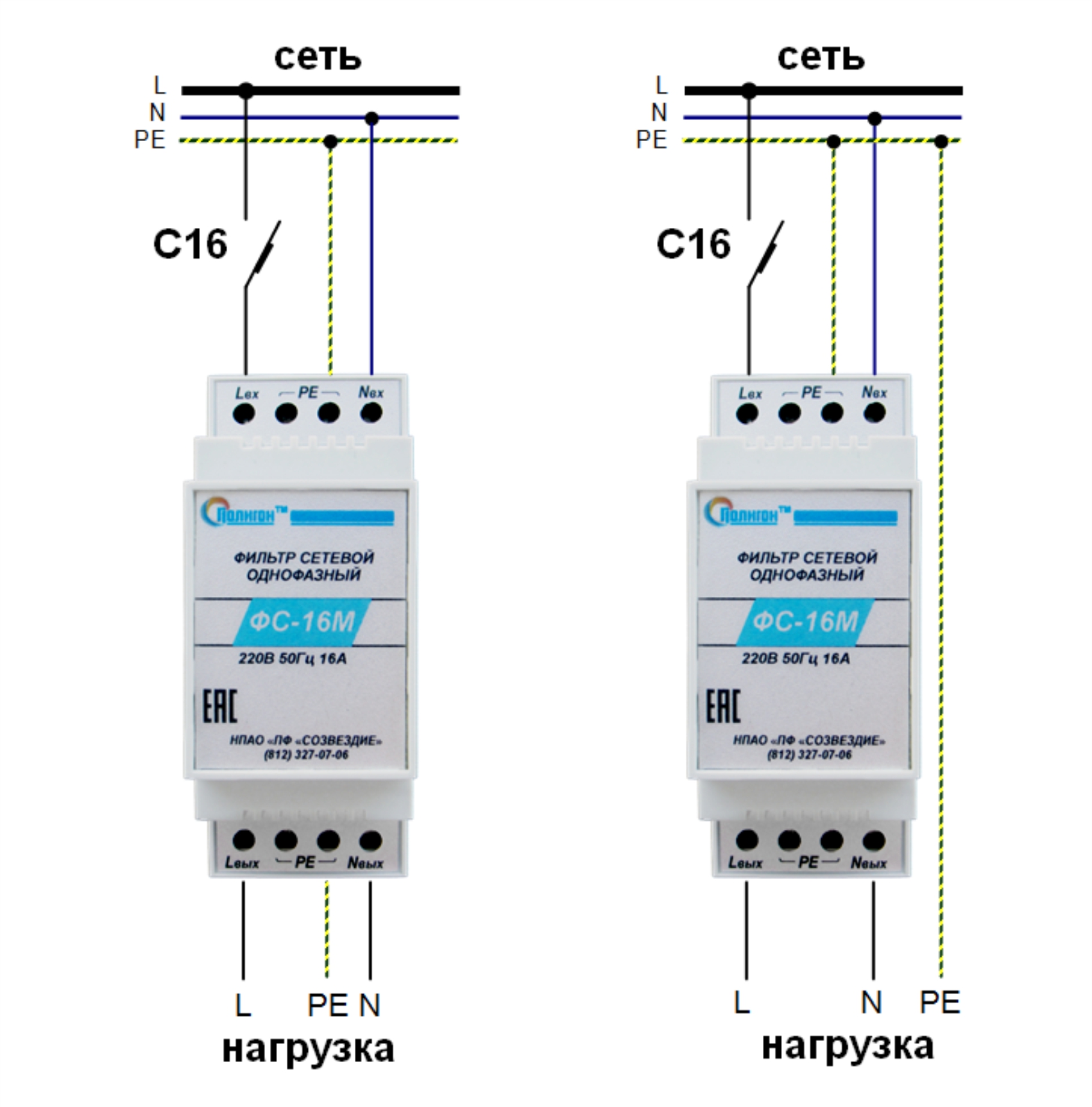

Перед началом эксплуатации необходимо ознакомиться с руководством по эксплуатации фильтра ФС-16М. Установить фильтр на DIN-планку и осуществить его подключение согласно маркировке  проводом сечением 2,5 мм2. Включение, выключение и защита от перегрузки должна быть осуществлена автоматом на 16А, установленном на входе фильтра. Нейтраль нагрузки должна быть подключена на соответствующие клеммы фильтра, но не на общую клемму щита. Запрещается: вскрывать фильтр находящийся под напряжением питающей сети. Параметры подавления несимметричных помех в цепях питания:
Частота МГц 0,1 0,3 1,0 3,0 10,0 30,0
Вносимое затухание Дб 20 34 40 60 60 40

ФС-16М-3

Конструкция
Фильтр ФС-16М-3 выполнен в герметичном корпусе, предназначенном для установки как на DIN-рейку, 35 мм. В верхней и нижней частях корпуса расположены клеммы для подключения проводов. Класс защиты — IP20, ЭМС по ГОСТ Р 51318.14.1-99. Климатическое исполнение — УХЛ 4.

ФС-16-3 IР54

Конструкция
Фильтр ФС-16-3 IP54 выполнен в герметичном корпусе, предназначенном для установки как на DIN-рейку, так и на панель. В верхней и нижней частях корпуса расположены фитинги для подключения проводов.
Подготовка к эксплуатации
Перед началом эксплуатации необходимо ознакомиться с руководством по эксплуатации фильтра ФС-16-3 IР54. Установить фильтр на DIN-рейку или перевернуть кронштейны фильтра и установить его на панель и осуществить его подключение согласно маркировке (рис.1) проводом сечением 2,5 мм2.
Включение, выключение и защита от перегрузки должна быть осуществлена автоматом на 16А, установленном на входе фильтра. Нейтраль нагрузки должна быть подключена на соответствующие клеммы фильтра, но не на общую клемму щита! Запрещается: вскрывать фильтр находящийся под напряжением питающей сети.

ФС–32М

Конструкция системы
Фильтр сетевой ФС–32М от ВЧ помех выполнен в корпусе для установки на DIN-рейку 35мм.
На передней панели фильтра находится индикатор «Сеть» – индикация наличия питающего напряжения. В нижней части фильтра находятся клеммные колодки для подключения фильтра к сети.
Включается в разрыв линии питания проводом сечением 4 мм2. Наличие защитного автомата 25 А является обязательным. Для удобства монтажа сетевой фильтр имеет двойные клеммы. Обеспечивает ослабление импульсных помех и шумов в диапазоне высоких частот 0,15 – 30 МГц не менее чем на 35 дБ;защиту электронного оборудования от импульсных помех.
