Реле контроля изоляции переменного тока на DIN-рейку

Блок для установки на Din рейку. Реле контроля изоляции (РКИ) — это прибор, необходимый для непрерывного контроля сопротивления изоляции в электрических сетях с переменным током. РКИ выявляет снижение сопротивления, что позволяет заблаговременно обнаружить потенциальные неисправности и предотвратить аварии.

РКИ-35 реле (220В)

ЦЕНА: 9 090 р.

Контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 220 В. Порог срабатывания — 35 кОм.

Характеристики

Потребляемая мощность, не более, Вт 3 Вт
Напряжение питания, В 220 В
Измерительное напряжение, В =12 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 35 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Входное сопротивление, не менее 1 МОм
Гистерезис вкл./выкл. сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0 … 450 В
Пороговое значение сопротивления изоляции, кОм 35 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -40 … +45 °C
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Гарантия, мес 24 мес

заказать

РКИ-50 реле (220В)

ЦЕНА: 9090 р.

Контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 220 В. Порог срабатывания защиты — 50 кОм.

Характеристики

Потребляемая мощность, не более 3 Вт
Напряжение питания, В 220/24/12 +/- 10% В
Измерительное напряжение, В =12 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 50 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Входное сопротивление, не менее 1 МОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0…450 В
Пороговое значение сопротивления изоляции, кОм 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -40 … +45 °С
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Гарантия, мес 24 мес

заказать

РКИ-50 реле (24В)

ЦЕНА: 9090 р.

Контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 24 В. Порог срабатывания защиты — 50 кОм.

Характеристики

Потребляемая мощность, не более 3 Вт
Напряжение питания, В 24 +/- 10% В
Измерительное напряжение, В =12 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 50 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Входное сопротивление, не менее 1 МОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0 … 450 В
Пороговое значение сопротивления изоляции, кОм 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -40 … +45 °С
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Гарантия, мес 24 мес

заказать

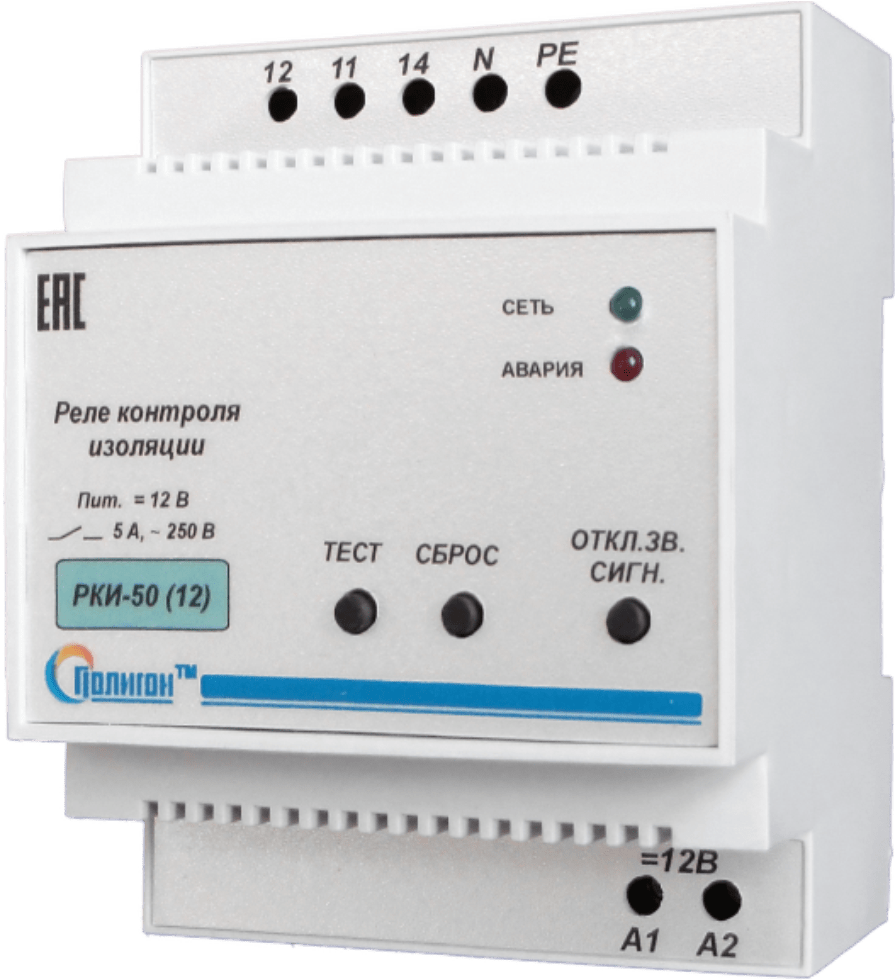

РКИ-50 реле (12В)

ЦЕНА: 7910 р.

Контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 12 В. Порог срабатывания защиты — 50 кОм.

Характеристики

Потребляемая мощность, не более 3 Вт
Напряжение питания, В 12 +/- 10% В
Измерительное напряжение, В =12 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 50 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Входное сопротивление, не менее 1 МОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0…450 В
Пороговое значение сопротивления изоляции, кОм 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -40 … +45 °С
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Гарантия, мес 24 мес

заказать

РКИ-500 реле (220В)

ЦЕНА: 9090 р.

Контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 220В. Порог срабатывания защиты — 500 кОм.

Характеристики

Потребляемая мощность, не более 3 Вт
Напряжение питания, В 220 +/- 10% В
Измерительное напряжение, В =12 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 500 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Входное сопротивление, не менее 1 МОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0 … 450 В
Пороговое значение сопротивления изоляции, кОм 500 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 8 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения блока, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -40 … +45 °С
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х65 мм
Гарантия, мес 24

заказать

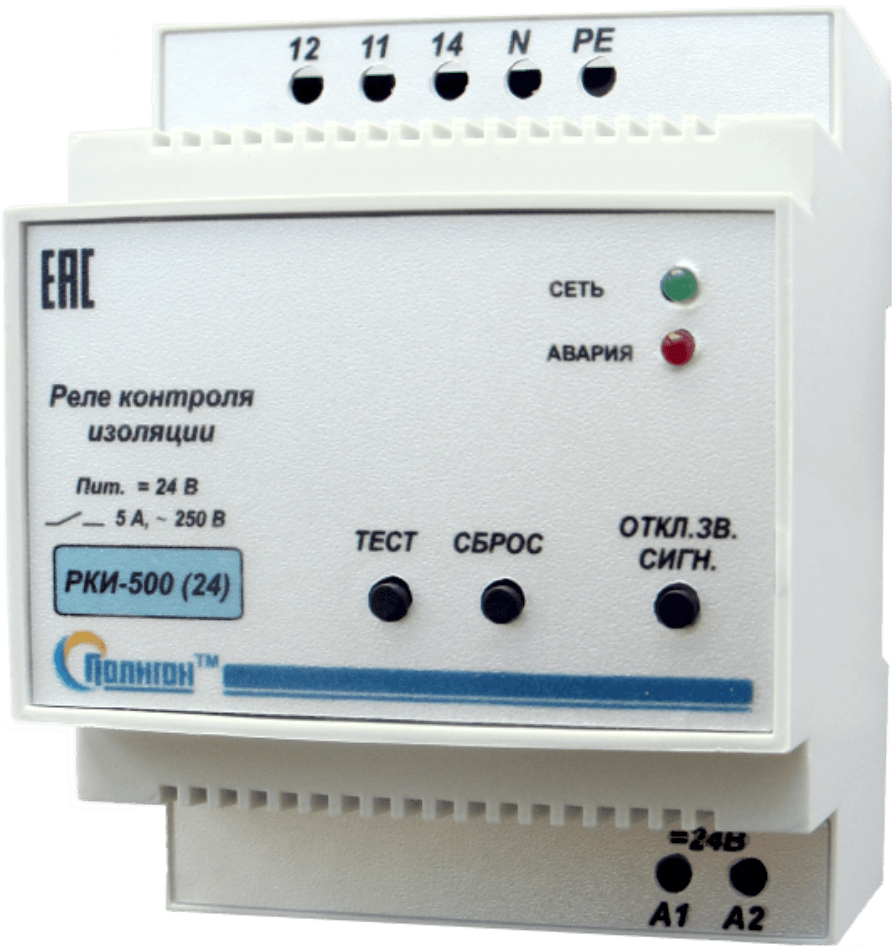

РКИ-500 реле (24В)

ЦЕНА: 9090 р.

Контролирует сопротивление изоляции в однофазных и трехфазных сетях переменного тока с питанием от сети 220В/24В. Порог срабатывания защиты — 500 кОм.

Характеристики

Потребляемая мощность, не более 3 Вт
Напряжение питания, В 24 +/- 10% В
Измерительное напряжение, В =12 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 500 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Входное сопротивление, не менее 1 МОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0 … 450 В
Пороговое значение сопротивления изоляции, кОм 500 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 8 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения блока, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -40 … +45 °С
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х65 мм
Гарантия, мес 24

заказать

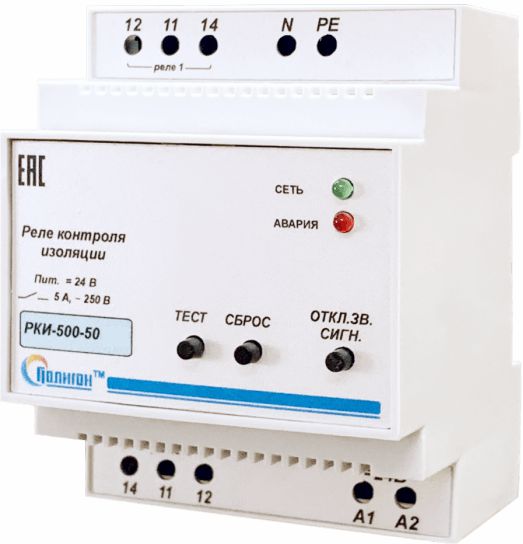

РКИ-500-50 реле (220В)

ЦЕНА: 7910 р.

Контролирует сопротивление изоляции в сети переменного тока с питанием от сети 220В с системой двухступенчатой сигнализации (500 кОм и 50 кОм).

Характеристики

Потребляемая мощность, не более, Вт 3 Вт
Напряжение питания, В 220 +/- 10% В
Измерительное напряжение, В =12 В
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 500 и 50 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0…450 В
Пороговое значение сопротивления изоляции, кОм 500 и 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 8 с
Коммутируемый ток контакта (АС1 250 В) max 5 А
Пороговое значение первой ступени сопротивления изоляции, кОм 500
Пороговое значение второй ступени сопротивления изоляции, кОм 50
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения, мм2 0,5…1,5 мм2
Диапазон рабочих температур (без конденсата), °C -40…+45 °C
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Гарантия, мес 24 мес

заказать

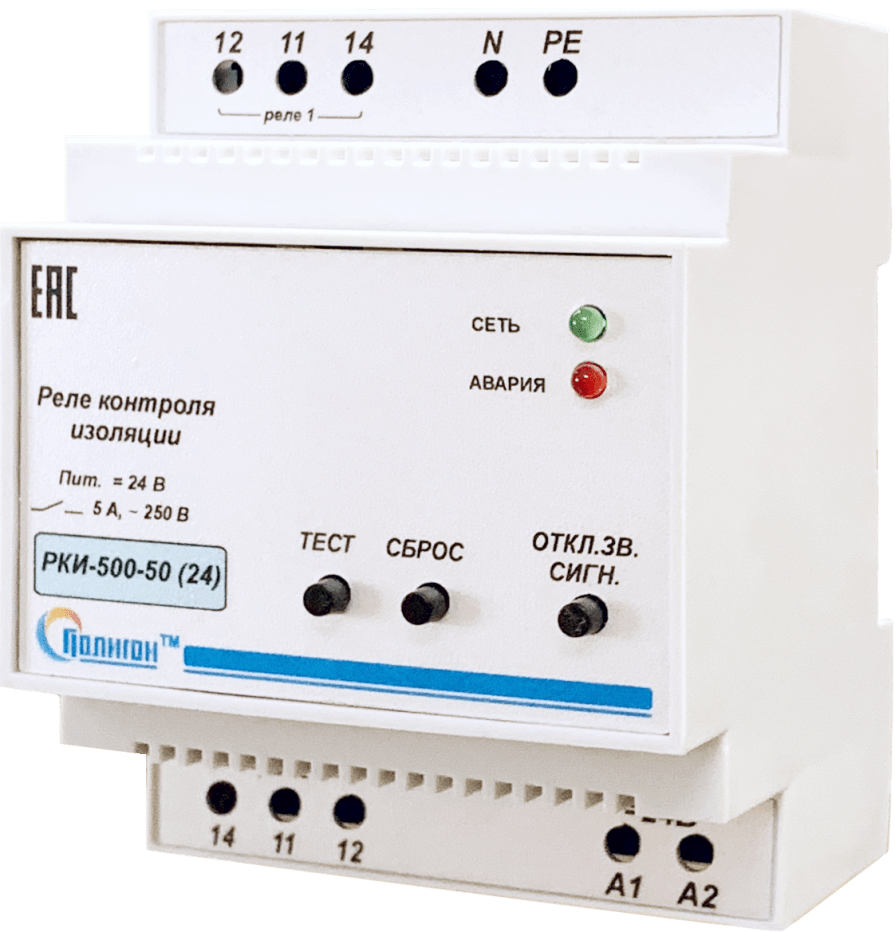

РКИ-500-50 реле (24В)

ЦЕНА: 9090 р.

Характеристики

Потребляемая мощность, не более, Вт 3 Вт
Напряжение питания, В 220 +/- 10% В
Измерительное напряжение, В =12 В
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 500 и 50 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000 В
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В 0…450 В
Пороговое значение сопротивления изоляции, кОм 500 и 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 8 с
Коммутируемый ток контакта (АС1 250 В) max 5 А
Пороговое значение первой ступени сопротивления изоляции, кОм 500
Пороговое значение второй ступени сопротивления изоляции, кОм 50
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М1
Сечение проводов для подключения, мм2 0,5…1,5 мм2
Диапазон рабочих температур (без конденсата), °C -40…+45 °C
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Гарантия, мес 24 мес

заказать

РКИ-500-50 реле (0,02–1,0 МОм)

ЦЕНА: р.

Предназначено для непрерывного контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 750 В с изолированной нейтралью. При ухудшении изоляции включаются световой и звуковой сигналы, а также переключаются контакты исполнительного реле.

Характеристики

Потребляемая мощность, не более 3 Вт
Напряжение питания, В ~220 В ±10 %, 50 Гц
Измерительное напряжение, В = 10,1В ± 0,1В
Гистерезис на отключение аварии/предупреждения 2,5 (Rп х1,025)
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 1000В
Входное сопротивление по линиям PE–N(L), МОм >0,6
Напряжение контролируемой сети (действующее значение), В 0…750 (АС)
Пороговое значение сопротивления изоляции, кОм 20,35, 50, 100, 200, 300, 400, 500, 750, 1000 (Rп)
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек <= 24,0 *
Коммутируемый ток контакта (АС1 250 В) max 5
Сечение проводов для подключения блока, мм2 0,5…1,5 мм2
Температура эксплуатации, ˚С -30 … +45
Масса, кг 0,25
Габаритные размеры, мм 71х90х65
Гарантия, мес 24

заказать

Реле контроля изоляции постоянного и переменного тока работает по следующему принципу:

В активном режиме устройство постоянно отслеживает уровень сопротивления изоляции.
Когда сопротивление находится в границах нормы, контакты встроенного сигнального реле остаются замкнутыми.
В случае повреждения изоляции, когда сопротивление выходит за установленные границы, контакты сигнального реле размыкаются. Это приводит к срабатыванию световой и звуковой сигнализации, оповещающей о неисправности.

Это устройство необходимо, чтобы своевременно выявлять проблемы и предотвращать потенциальные аварии.

Конструктивные особенности

Блок РКИ состоит из следующих элементов:

Корпуса, адаптированного для установки на DIN-рейку.
Передней панели, оснащенной светодиодными индикаторами состояния («сеть», «авария») и кнопками управления («сброс», «тест», «отключить сигнал»).
Клеммных колодок, обеспечивающих подключение питания, контролируемой сети, а также систем управления и сигнализации.

Преимущества прибора контроля изоляции:

Импульсное питание — повышает стабильность работы.
Управление при помощи микропроцессоров — гарантирует точность контроля изоляции.
Контроль значений электропитания — мониторинг состояния сети в режиме реального времени.

Область применения

Реле контроля изоляции переменного тока находят применение в самых разных отраслях, обеспечивая надежность и экономическую эффективность. Вот основные сферы их использования:

Энергетика — повышают безопасность и стабильность энергосистем.
Металлургия — обеспечивают бесперебойную работу оборудования.
Строительство — автоматизируют и контролируют инженерные системы.
Химическая промышленность — помогают управлять сложными технологическими процессами.
Медицина — поддерживают точность и надежность медицинского оборудования.
IT и АСУ — интегрируются в систему автоматизации и управления предприятием.
Автомобилестроение — улучшают функциональность и безопасность транспортных средств.

Использование РКИ позволяет не только обеспечить надежную работу оборудования, но и значительно уменьшить затраты на его обслуживание. Это делает такое оборудование важным элементом современных промышленных и коммерческих систем.

Реле контроля изоляции РКИ-35

схема рки-35.png рки.jpg РКИ2.jpg
