Реле контроля пуска электродвигателя РКП

РКП реле контроля пуска электродвигателя на DIN-рейку

Реле контроля пуска электродвигателя – это специализированное устройство автоматики, предназначенное для надежного управления пуском асинхронных электродвигателей (АЭД) в различных промышленных установках. Данное реле защиты двигателя обеспечивает контролируемый запуск электроприводов компрессоров, насосов, вентиляторов, конвейеров и другого технологического оборудования через силовые контакторы или альтернативные коммутирующие устройства.

РКП-ПВЭД-380 реле

ЦЕНА: 6104 р.

Реле контроля пуска (повторного включения) электродвигателя РКП-ПВЭД-380 предназначен для осуществления повторного пуска асинхронных электродвигателей (автоматического восстановления работы электродвигателей) после кратковременного, не более 4,5 с перерыва электроснабжения в промышленных установках (компрессоры, насосы, вентиляторы и т.п.) сети 0,4 кВ.

Характеристики

• Время контроля пропадания сетевого напряжения (дискретно с шагом 0,5 с) tпр. 0,5 — 4,5 с
• Время задержки включения контактора (пускателя), t3 0 — 99 с
• Длительность импульса включения 1 с
• Мощность потребления, не более 3 Вт
• Номинальное рабочее напряжение 220/380 В; 50 Гц
• Коммутируемый ток контакта (АС1 250 В) max 5 А
• Сечение проводов для подключения, мм2 0,5…1,5 мм2
• Диапазон рабочих температур (без конденсата), °C -25 … +45 °C
• Масса, кг 0,25 кг
• Габаритные размеры, мм 71х90х60 мм
• Гарантия, мес 24 мес

заказать

РКП-380Д реле

ЦЕНА: 8590 р.

Реле контроля пуска электродвигателя РКП-380Д предназначено для управления пуском трёхфазного асинхронного электродвигателя (АЭД) в промышленных установках (компрессоры, насосы, вентиляторы и т.п.) силовыми контакторами или другими коммутирующими устройствами при помощи контактов внутренних реле Р1-Р3

Характеристики

• Номинальное напряжение, В, Гц 220/380 В; 50 Гц
• Диапазон установки значения минимального фазного напряжения «U, (В)», выкл/вкл 150-210В
• Диапазон установки значения максимального фазного напряжения включения «U,(В)» 155-215В
• Максимальный коммутируемый ток контакта внутреннего реле (режим АС1 240 В) 6 А
• Диапазон установки значения максимального фазного напряжения выключения «U, (В)» 230-270В
• Временная задержка откл. выбранной фазы при срабатывании по нижнему порогу «t откл н.п.(с)» 0,1-9,9с
• Время работы в режиме пуска по схеме «звезда» 0,5 — 99,5с
• Временная задержка на переключении со «звезды» на «треугольник» 40 — 900 с
• Временная задержка блокировки АЭД в «автоматическом» режиме работы 10 — 600 с
• Временная задержка размыкания контактов датчика D3 2 — 90 с
• Напряжение для внешнего счетчика моточасов =12±20% В
• Выходной ток внешнего счетчика моточасов, не более 0,02 А
• Сечение проводов для подключения, мм2 0,5…1,5 мм2
• Масса, кг 0,25 кг
• Габаритные размеры, мм 71х90х60 мм
• Гарантия, мес 24 мес

заказать

РКП-ПВЭД-380

Конструкция

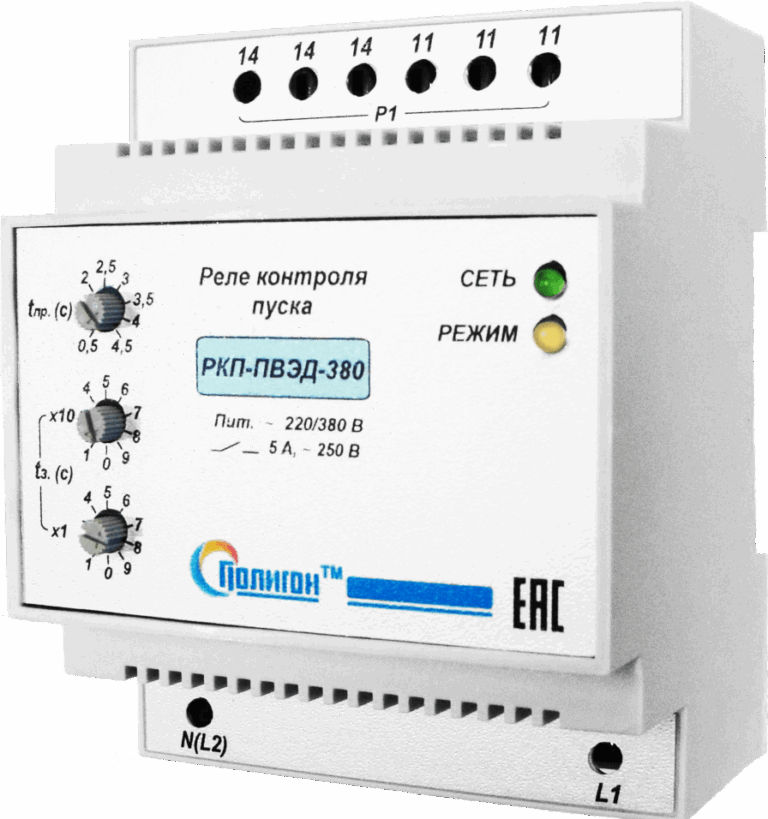

Модуль РКП-ПВЭД-380 выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
— светодиодные индикаторы «СЕТЬ» (зеленый) и «РЕЖИМ» (трехцветный – зелный/оранжевый/красный);
— переключатели выбора временных задержек, «tпр» — временной интервал пропадания сети, «tз» «х1» и «х10» — время задержки включения контактора при восстановлении сети.
В верхней и нижней частях блока находятся винтовые клеммники для подключения блока к контролируемой сети, цепям сигнализации и исполнительным устройствам.

РКП-380Д

Конструкция
Реле РКП-380Д выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
— LED-дисплей;
— 4 кнопки для управления режимами работы и режимом программирования реле РКП-380Д: «Меню», «Запись», «-/СТОП», «+/ПУСК».
Реле РКП-380Д применяется на промышленных предприятиях, использующих трёхфазную сеть 380В с глухозаземлённой нейтралью и обеспечивает:
— контроль и отображение текущих показаний напряжения трехфазной сети 220 В/ 380 В, 50 Гц, не зависимо по каждой фазе;
— автоматическое управление работой АЭД при помощи внутренних реле согласно заданным значениям (см. таблицу 1 и п/п «Режим программирования»);
— плавный пуск АЭД, путём переключения со схемы «звезда» на схему «треугольник»;
— отключение АЭД при срабатывании аварийных датчиков;
— возможность автоматического управления по сигналам от внешних датчиков;
— подсчет, индикацию и возможность редактирования времени наработки АЭД, а так же управление (вкл/откл) внешним счётчиком наработки;
— программирование параметров (напряжения, временных задержек и режимов работы) реле РКП-380.
