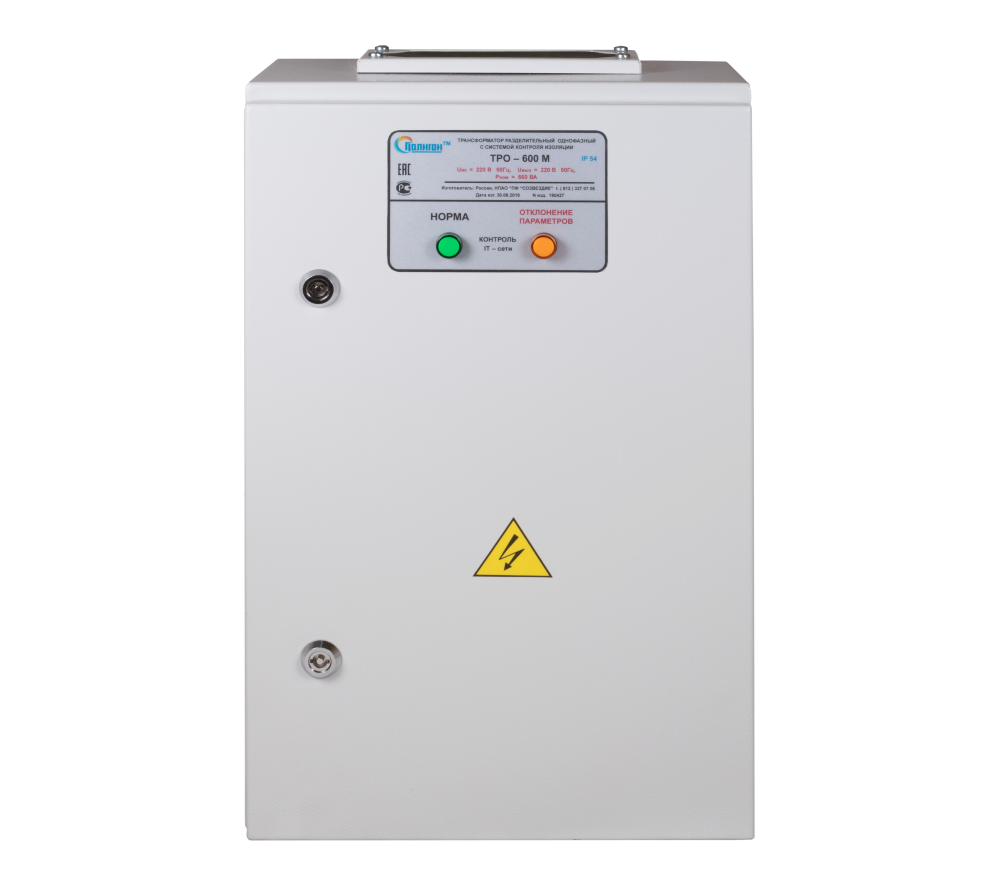

ТРО — трансформаторы разделительные однофазные (IP54)

Номинальная мощность, кВт/кВА (ток фазы, А) 0,66 кВА (3 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 3 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р 10
Номинал выходного автоматического выключателя 2QF 2р 6
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 54
Схемное исполнение 1, 2
КПД, % 98%
Масса, кг 40 кг
Габаритные размеры, мм 380х600х210 мм, настенный
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 1,2 кВА (5,5 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Номинальный ток нагрузки (I ном, А) 5,5 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р 16
Номинал выходного автоматического выключателя 2р 10 – 2 шт.
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,13 Ом
Степень защиты IP 54
Схемное исполнение 1, 2
КПД, % 98 %
Масса, кг 45 кг

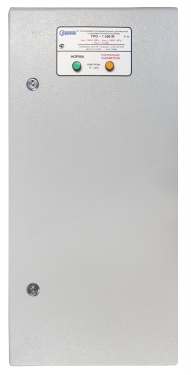

Габаритные размеры, мм 380х800х210 мм, настенный
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 2,2 кВА (10 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Номинальный ток нагрузки (I ном, А) 10 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С 20
Номинал выходного автоматического выключателя 2QF 2р С16
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 54
Схемное исполнение 1, 2
КПД, % 98 %
Масса, кг 50 кг
Габаритные размеры, мм 380х800х210 мм, настенный
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 3,5 кВА (16 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 16 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С25
Номинал выходного автоматического выключателя 2QF 2р С25
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,13 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4 (1,2)
КПД, % 98 %
Масса, кг 85 кг

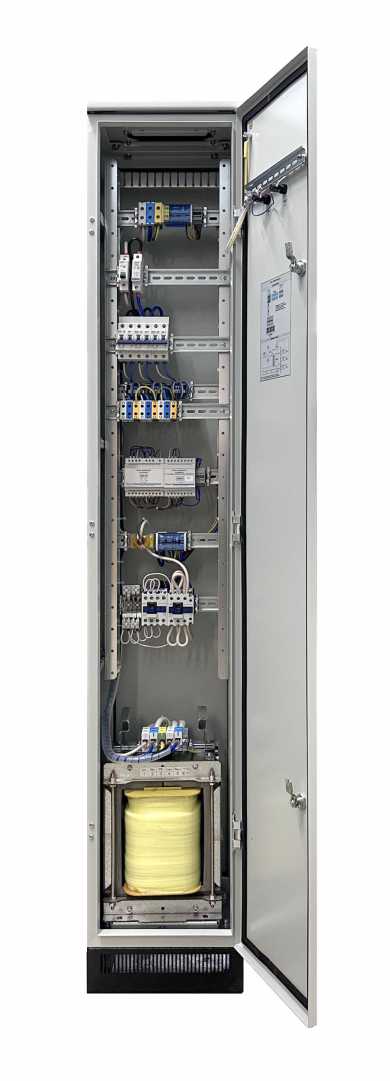

Габаритные размеры, мм 330х1900х310, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 4,4 кВА (20 А)
Номинальная мощность, кВА 4400 кВА
Номинальное напряжение, В, Гц 220 В; 50 Гц
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 20 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С32
Номинал выходного автоматического выключателя 2QF 2р С32
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,13 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4 (1,2)
КПД, % 98 %
Масса, кг 100 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 5,5 кВА (25 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 25 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С40
Номинал выходного автоматического выключателя 2QF 2р С40
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98 %
Масса, кг 100 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 6,0 кВА (27 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 27 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С50
Номинал выходного автоматического выключателя 2QF 2р С40
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98 %
Масса, кг 110 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 7,0 кВА (32 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 32 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С50
Номинал выходного автоматического выключателя 2QF 2р С50
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98 %
Масса, кг 120 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 8,0 кВА (36,5 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 36,5 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1р С63
Номинал выходного автоматического выключателя 2р С63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98 %
Масса, кг 130 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 9,5 кВА (43 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 43 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С63
Номинал выходного автоматического выключателя 2QF 2р С63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98%
Масса, кг 140 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 10,5 кВА (48 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 48 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С80
Номинал выходного автоматического выключателя 2QF 2р С63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98%
Масса, кг 150 кг
Габаритные размеры, мм 330х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 12,0 кВА (55 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 55 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98%
Масса, кг 160 кг
Габаритные размеры, мм 285х940х465 мм, напольный с цоколем
Гарантия, мес 36 мес

Номинальная мощность, кВт/кВА (ток фазы, А) 15,0 кВА (68,5 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 48 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С100
Номинал выходного автоматического выключателя 2QF 2р С80 (QF1) 2р С80А – 1 шт.
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 54
Схемное исполнение 1, 2, 3, 4
КПД, % 98%
Масса, кг 185 кг
Габаритные размеры, мм 550х1900х310 мм, напольный с цоколем
Гарантия, мес 36 мес
