ТРО — трансформаторы разделительные однофазные (IP20)

КАТАЛОГ ГК Полигон, Промышленные разделительные трансформаторы
ТРО разделительные трансформаторы IP20ОписаниеТехнические характеристики

Однофазные разделительные трансформаторы ТРО степень защиты IP20

Промышленные разделительные однофазные трансформаторы ТРО IP20 (настенные и напольные) мощностью от 0,6 кВА до 15 кВА применяются во многих отраслях промышленности для создания безопасной IT сети (режим изолированной нейтрали). Трансформаторы данной серии специально разработаны для работы в сложных производственных средах, где требуется максимальная безопасность и стабильность электроснабжения.

Используется для разделения, преобразования электроэнергии с последующей подачей конечному потребителю. Это позволяет обезопасить людей от поражения электрическим током. Также разделительный трансформатор фильтрует электросеть от помех и искажений.

ТРО – 600М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 0,6 кВА
Номинальная мощность (Р ном, ВА) 660 ВА
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 3 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С10
Номинал выходного автоматического выключателя 2QF 2р С6
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,13 Ом
Степень защиты IP 20
Схемное исполнение 1
КПД, % 98%
Масса, кг 26 кг
Габаритные размеры, мм 320х510х240 мм, настенный
Гарантия, мес 36 мес

заказать

ТРО – 1000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 1,2 кВА (5,5 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 5,5 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1р 16
Номинал выходного автоматического выключателя 2р 10
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,13 Ом
Степень защиты IP 20
Схемное исполнение 1
КПД, % 98%
Масса, кг 45 кг
Габаритные размеры, мм 320х510х240 мм, настенный
Гарантия, мес 36 мес

заказать

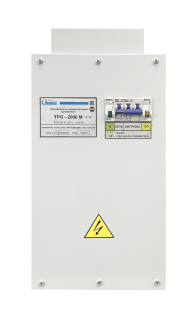

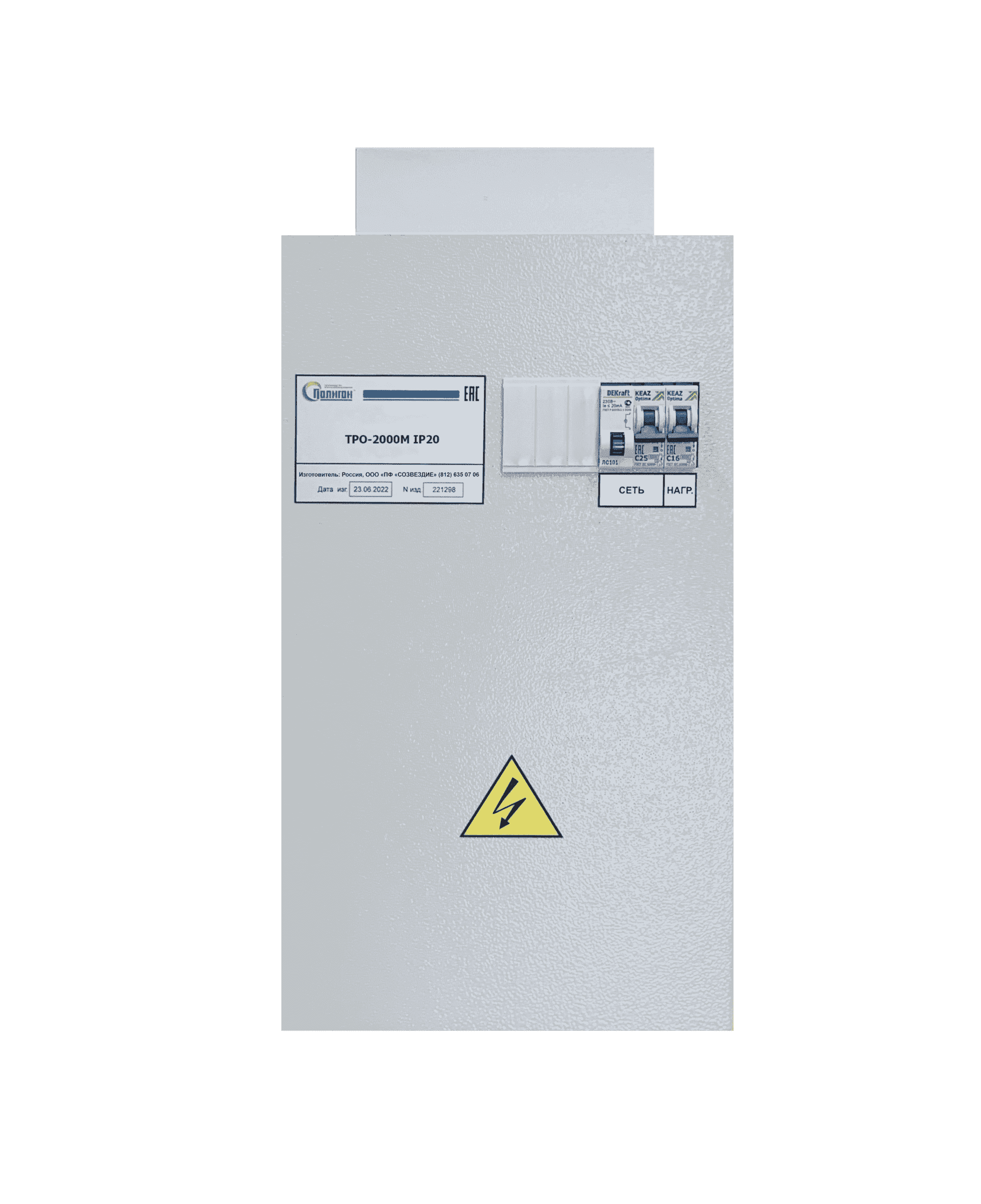

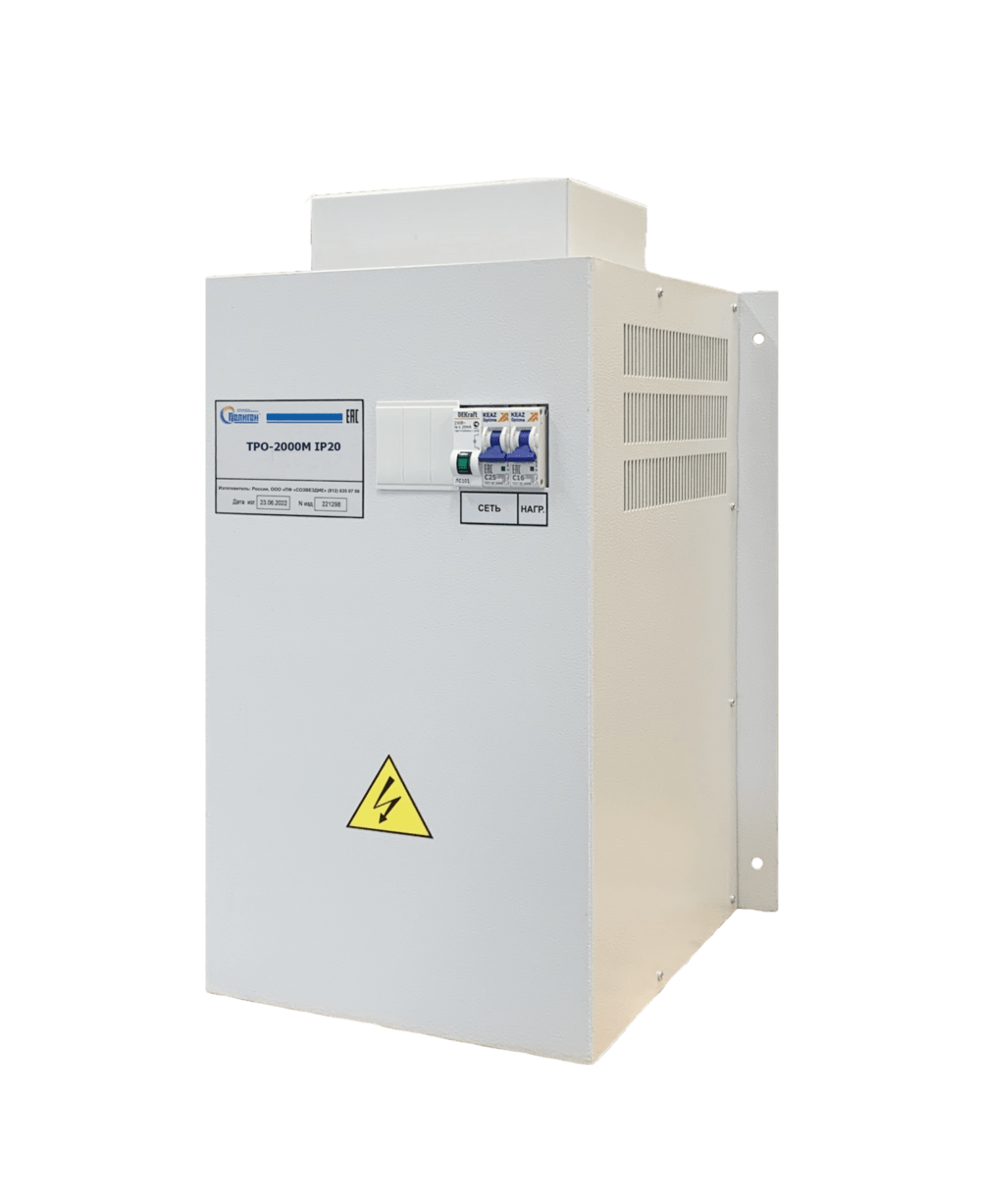

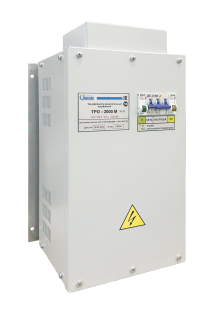

ТРО – 2000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 2,2 кВА (10 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 10 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1рС 20
Номинал выходного автоматического выключателя 2QF 2р С16
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,13 Ом
Степень защиты IP 20
Схемное исполнение 1
КПД, % 98%
Масса, кг 45 кг
Габаритные размеры, мм 305х510х235 мм, настенный
Гарантия, мес 36 мес

заказать

ТРО – 3000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 3,5 кВА (16 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 16 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р C25
Номинал выходного автоматического выключателя 2QF 2р C25
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97%
Масса, кг 55 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 4000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 4,4 кВА (20 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Номинальный ток нагрузки (I ном, А) 20 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р С32
Номинал выходного автоматического выключателя 2QF 2р С32
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97%
Масса, кг 65 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 5000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 5,5 кВА (25 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Номинальный ток нагрузки (I ном, А) 27 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р С40
Номинал выходного автоматического выключателя 2QF 2р С40
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97 %
Масса, кг 75 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36

заказать

ТРО – 6000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 6,0 кВА (27 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 27 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р 50
Номинал выходного автоматического выключателя 2QF 2р 40
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97 %
Масса, кг 100 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 7000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 7,0 кВА (32 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 32 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р 50
Номинал выходного автоматического выключателя 2QF 2р 50
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97 %
Масса, кг 105 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 8000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 8,0 кВА (36,5 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 36,5 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Номинал входного автоматического выключателя 1QF 1р С63
Номинал выходного автоматического выключателя 2QF 2р 63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97 %
Масса, кг 115 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 9000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 9,5 кВА (43 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 43 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Ток холостого хода, не более 3 %
Номинал входного автоматического выключателя 1QF 1р С63
Номинал выходного автоматического выключателя 2QF 2р С63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,150 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение короткого замыкания, не более 3 %
Напряжение системы дистанционного контроля = 12 В
Внутреннее сопротивление трансформатора для расчета токов короткого замыкания 0,10 Ом
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 98%
Масса, кг 140 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 10000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 10,5 кВА (48 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 48 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р C80
Номинал выходного автоматического выключателя 2QF 2р C63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97%
Масса, кг 130 кг
Габаритные размеры, мм 285х940х345 мм, напольный
Гарантия, мес 36 мес

заказать

ТРО – 12000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 12,0 кВА (55 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 55 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97%
Масса, кг 160 кг
Габаритные размеры, мм 285х940х465 мм, напольный с цоколем
Гарантия, мес 36 мес

заказать

ТРО – 15000М IP20 трансформатор

ЦЕНА: расчетная по запросу

Характеристики

Номинальная мощность, кВт/кВА (ток фазы, А) 15,0 кВА (68,5 А)
Номинальное входное напряжение, В, Гц 220 В; 50 Гц
Выходное напряжение, В 220 В +\- 2,5%, 50 Гц
Количество фаз 1
Номинальный ток нагрузки (I ном, А) 68,5 А
Сопротивление изоляции, не менее, МОм 10 МОм
Время срабатывания системы контроля изоляции 1 — 3 с
Ток утечки на землю, не более, мА 0,5 мА
Номинал входного автоматического выключателя 1QF 1р С80
Номинал выходного автоматического выключателя 2QF 2р С63
Проверочное напряжение между первичной, вторичной обмотками и корпусом (50 Гц) 4,5 кВ
Уставка контроля изоляции 50 кОм
Наработка на отказ, не менее 10 000 ч
Напряжение системы дистанционного контроля = 12 В
Степень защиты IP 20
Схемное исполнение 1, 2, 3, 4
КПД, % 97%
Масса, кг 175 кг
Габаритные размеры, мм 285х940х465 мм, напольный с цоколем
Гарантия, мес 36 мес

заказать

Предназначены для преобразования сети типа TN-S в IT-сеть (режим изолированной нейтрали) с непрерывным мониторингом изоляции сети и параметров трансформатора.

Предназначены для преобразования сети типа TN-S в IT-сеть (режим изолированной нейтрали) с непрерывным мониторингом изоляции сети и параметров трансформатора.

Области применения разделительных трансформаторов:

  • железнодорожный транспорт;
  • мобильные комплексы при питании от стационарных сетей;
  • химическая промышленность;
  • горнодобывающая промышленность;
  • питание вычислительных комплексов в условиях тяжелой электромагнитной обстановки;
  • локальная защита технологического оборудования и систем управления.

Гарантия на устройства – 3 года.

Однофазные разделительные трансформаторы IP20 мощностью от 0,6 кВА до 15 кВА. Трансформатор  выполнен  в  виде  настенной  конструкции со степенью защиты IP20. Внутри шкафа установлен  однофазный  разделительный  трансформатор  с системами защиты и контроля. Ввод кабелей подключения осуществляется через верхний фланец.

ПОХОЖИЕ ТОВАРЫ

Трансформаторы разделительные

  1. ТРО - трансформаторы разделительные однофазные (IP00)
  2. ТРО - трансформаторы разделительные однофазные (IP54)
  3. ТРТ - трансформаторы разделительные трёхфазные (IP20)
  4. ТРТ - трансформаторы разделительные трёхфазные (IP54)
