Реле контроля тока утечки РТУ-300

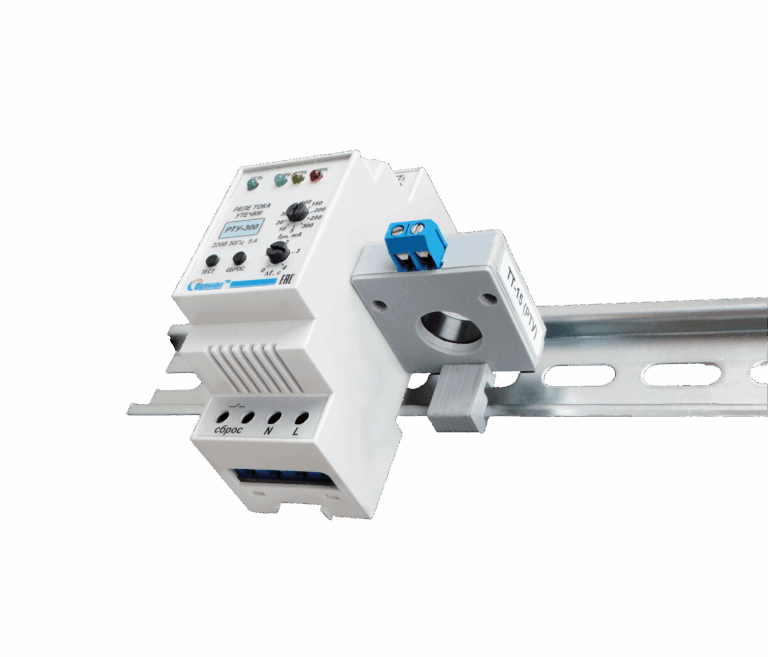

Реле контроля тока утечки РТУ-300 с трансформаторами на DIN-рейку

Реле тока утечки РТУ (дифференциальное реле) – это высокоточное устройство защиты от поражения электрическим током, предназначенное для непрерывного контроля дифференциального тока утечки и мониторинга величины тока утечки в проводниках защитного заземления. Данное реле защитного отключения обеспечивает раннее обнаружение повреждений изоляции и замыканий на землю, предотвращая возможность поражения людей электрическим током и возникновения пожаров.

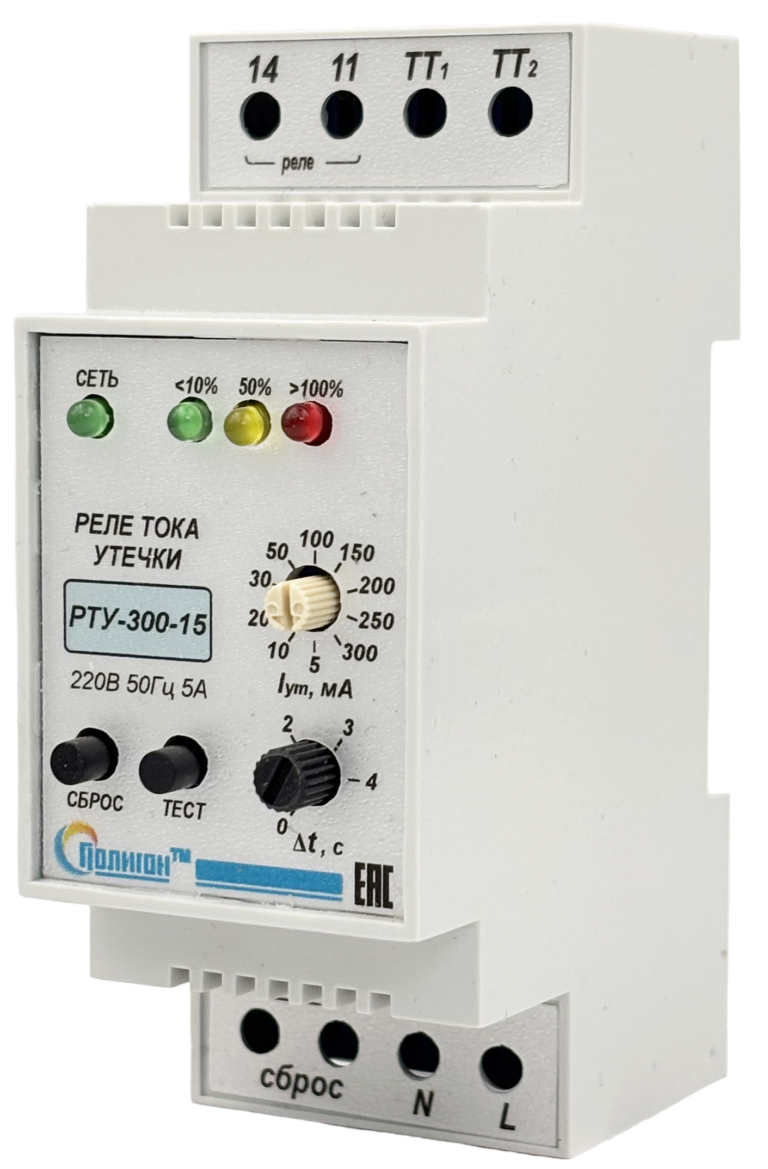

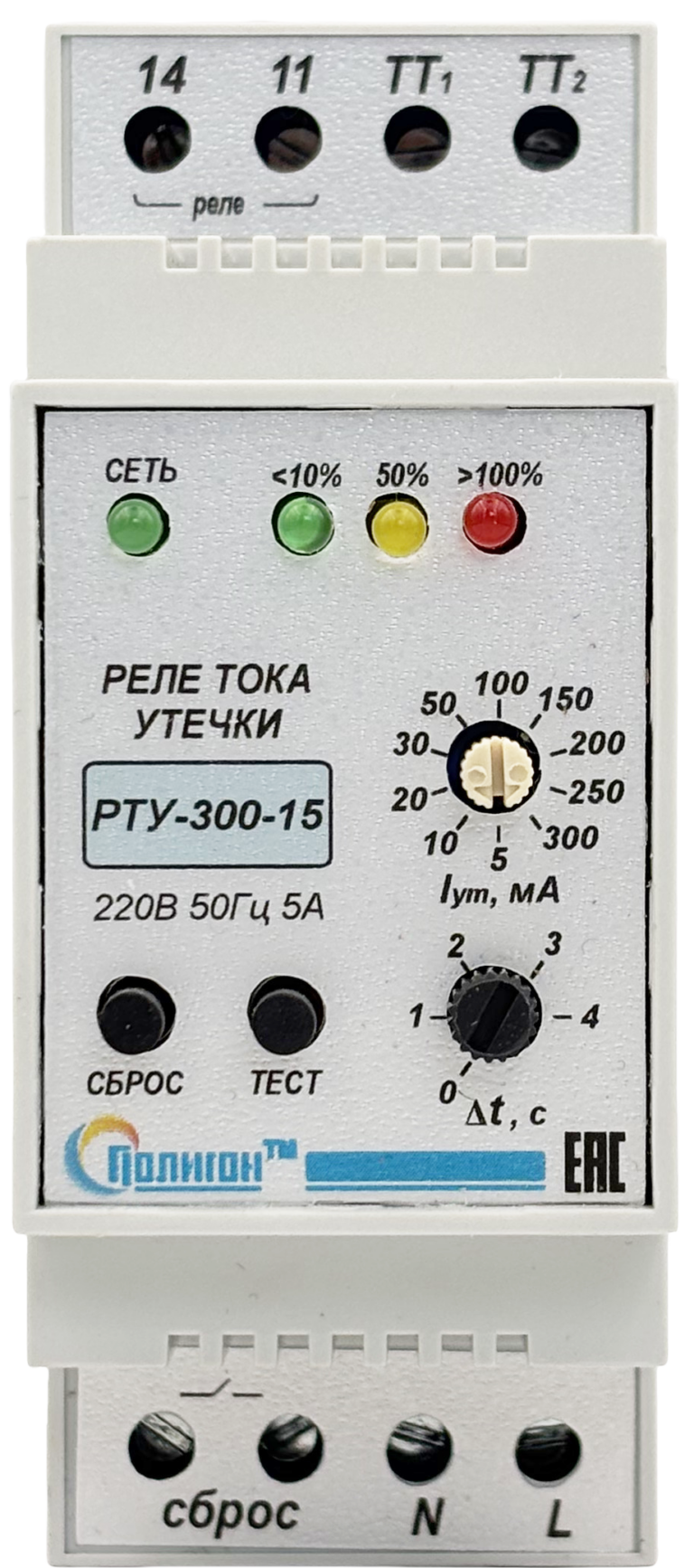

РТУ-300-15 реле тока утечки

ЦЕНА: 16 625 р.

Реле тока утечки РТУ-300-15 (дифференциальное реле) предназначено для контроля дифференциального тока утечки или контроля величины тока утечки в проводниках защитного заземления. Имеет «сухие» контакты для подключения сигнализации или исполнительного устройства. Диаметр внутреннего отверстия датчика тока – 15 мм. Трансформатор тока D=15 в комплекте.

Характеристики

• Потребляемая мощность, не более 1 Вт
• Напряжение питания, В ~220 +10/-20% В, 50 Гц
• Максимальный ток, А не более 32 А
• Уставка тока утечки 5, 10, 20, 30, 50, 100, 150, 200, 250, 300 мА
• Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) 0-4 с
• Гистерезис вкл./выкл. сигнализации на пороговых значениях, не более не более 5%
• Коммутируемый ток контакта (АС1 250 В) max 5 А
• Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
• Сечение проводов для подключения, мм2 0,5…1,5 мм2
• Диапазон рабочих температур (без конденсата), °C -40 … +60 °С
• Масса, кг 0,15 кг
• Габаритные размеры, мм 35х90х65 мм
• Гарантия, мес 24 мес

заказать

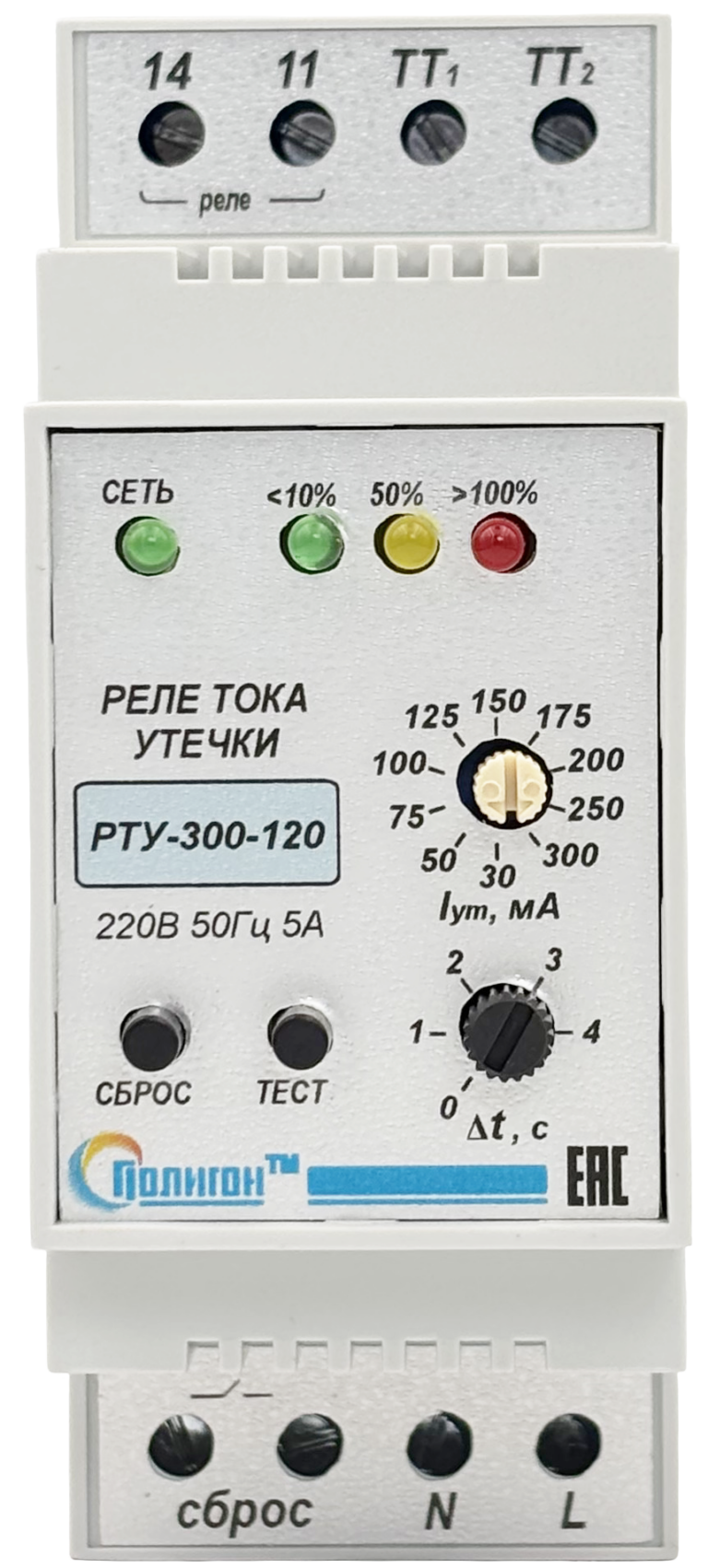

РТУ-300-120 реле тока утечки

ЦЕНА: 28 158 р.

Реле тока утечки РТУ-300-120 (дифференциальное реле) предназначено для контроля дифференциального тока утечки или контроля величины тока утечки в цепях системы защитного и рабочего (технологического, функционального) заземления. Имеет «сухие» контакты для подключения сигнализации или исполнительного устройства. Диаметр внутреннего отверстия датчика тока – 120 мм. Трансформатор тока D=110 в комплекте.

Характеристики

• Потребляемая мощность, не более 1 Вт
• Напряжение питания, В ~220 +10/-20% В, 50 Гц
• Максимальный ток, А не более 200 А
• Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) 0-4 с
• Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 30, 50, 75, 100, 125, 150, 175, 200, 250, 300 мА
• Гистерезис включения/включения сигнализации на пороговых значениях, не более 5 %
• Коммутируемый ток контакта (АС1 250 В) max 5 А
• Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
• Сечение проводов для подключения, мм2 0,5…1,5 мм2
• Диапазон рабочих температур (без конденсата), °C -35 … +60 °С
• Масса, кг 0,15 кг
• Габаритные размеры, мм 35х90х65 мм
• Гарантия, мес 24

заказать

РТУ-300-200 реле тока утечки

ЦЕНА: 28 805 р.

Реле тока утечки РТУ-300-200 (дифференциальное реле) предназначено для контроля дифференциального тока утечки или контроля величины тока утечки в проводниках защитного заземления. Имеет «сухие» контакты для подключения сигнализации или исполнительного устройства. Диаметр внутреннего отверстия датчика тока – 200 мм. Трансформатор тока D=200 в комплекте.

Характеристики

• Потребляемая мощность, не более 1 Вт
• Напряжение питания, В ~220 +10/-20% В; 50 Гц
• Максимальный ток, А не более 200 А
• Уставка тока утечки 0.2, 0.3, 0.4, 0.5, 0.75, 1, 2, 3, 4 ,5 А
• Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) 0-4 с
• Гистерезис вкл./выкл. сигнализации на пороговых значениях, не более 5 %
• Коммутируемый ток контакта (АС1 250 В) max 5 А
• Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
• Сечение проводов для подключения, мм2 0,5…1,5 мм2
• Диапазон рабочих температур (без конденсата), °C -35 … +60 °С
• Масса, кг 0,15 кг
• Габаритные размеры, мм 35х90х65 мм
• Гарантия, мес 24 мес

заказать

РТУ-300 реле тока утечки

Принцип работы реле тока утечки основан на измерении дифференциального тока между фазными проводниками и проводником защитного заземления с помощью трансформатора тока, входящего в комплект поставки. Дифференциальное реле РТУ непрерывно анализирует баланс токов в контролируемой цепи и срабатывает при превышении установленного порога тока утечки, что свидетельствует о нарушении электрической изоляции или появлении токов короткого замыкания на землю.

Комплектный трансформатор тока обеспечивает гальваническую развязку между силовой цепью и цепями управления, а также точное преобразование первичного тока утечки в измерительный сигнал. Высокая чувствительность измерительного трансформатора позволяет обнаруживать даже незначительные токи утечки на ранней стадии развития повреждений изоляции, что существенно повышает электробезопасность эксплуатации электроустановок.

Конструкция

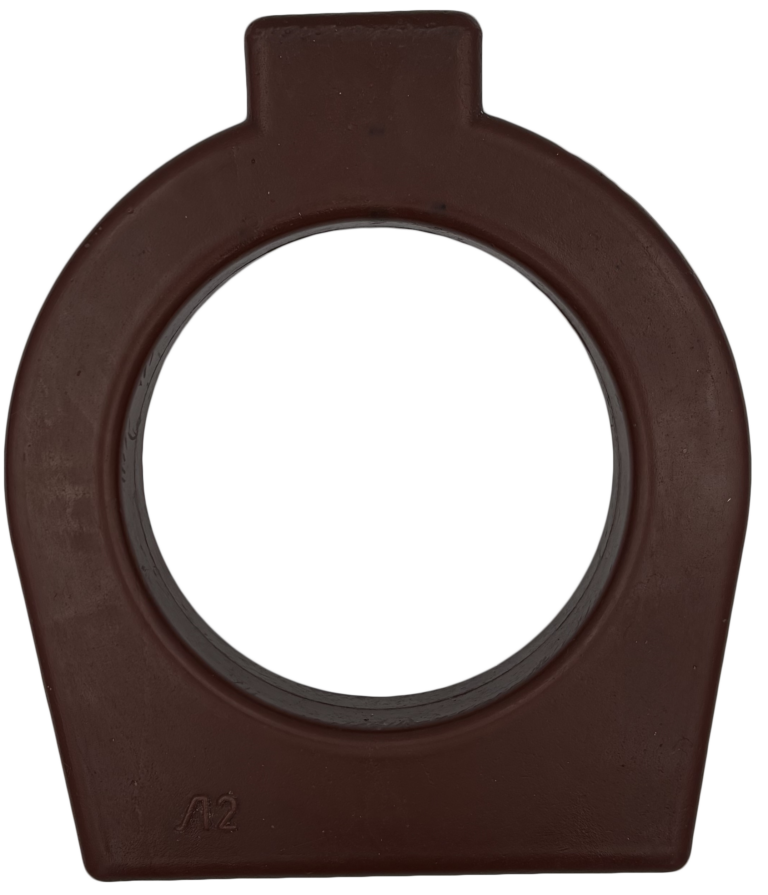

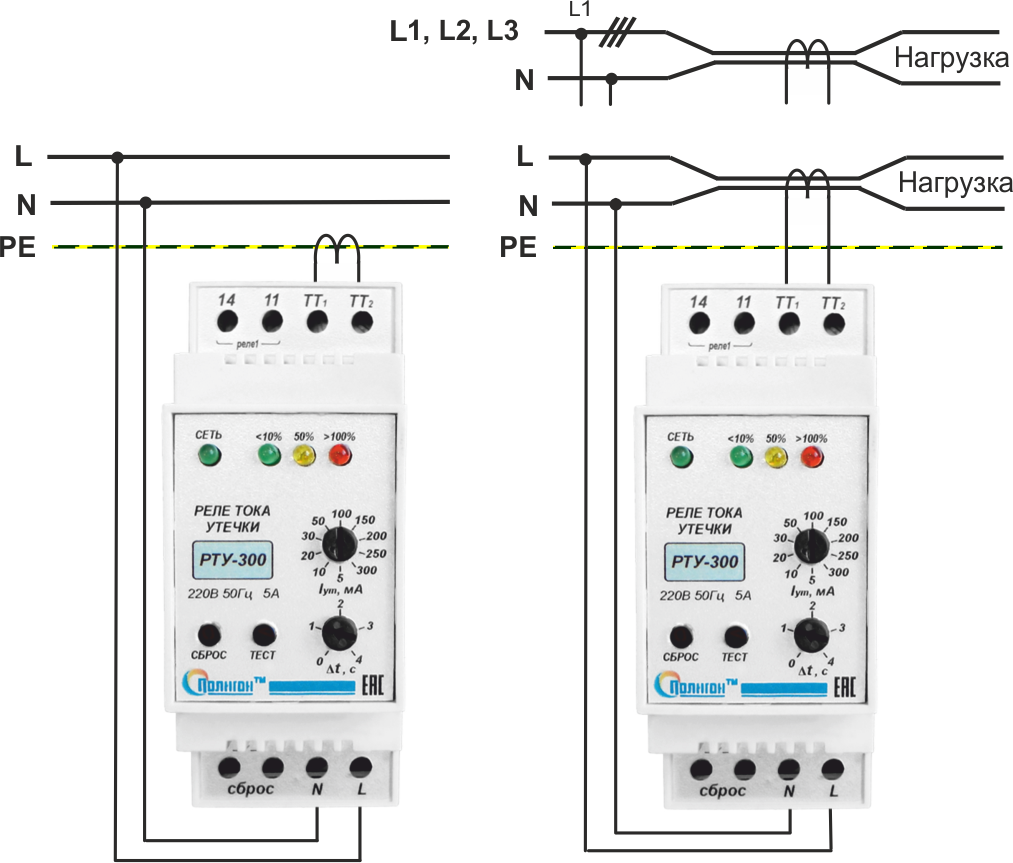

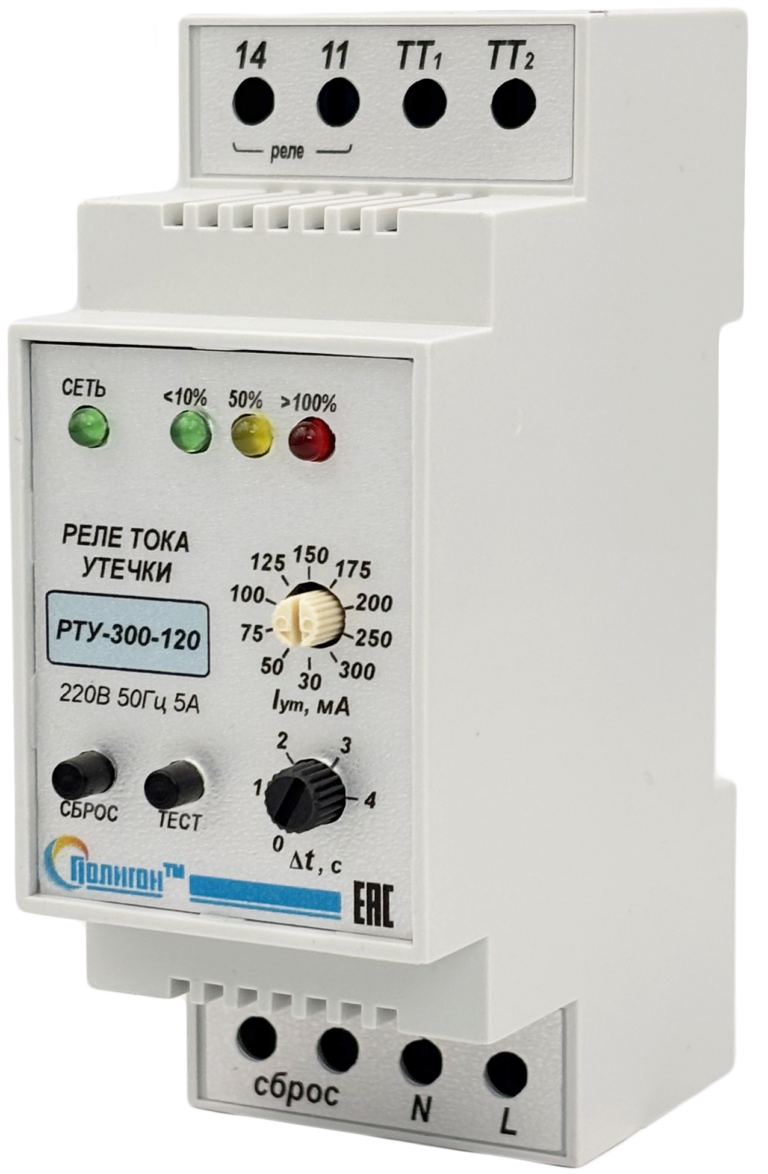

РТУ-300-120 реле выполнено в корпусе для установки на DIN-рейку. В комплекте с реле поставляется токовый трансформатор с диаметром внутреннего отверстия 110 мм. Соединение измерительного модуля с токовым трансформатором рекомендуется производить витой парой для улучшения помехозащищенности. На передней панели прибора находятся светодиодные индикаторы «Сеть», светодиодная шкала уровня тока утечки (дифференциального тока), переключатель уровня тока утечки, регулятор времени задержки на срабатывание, кнопка «ТЕСТ» и «СБРОС». Контакты «ТТ1» и «ТТ2» – подключение токового трансформатора, «N» и «L» — контакты подключения питания модуля, 14 и 11 – «сухие» контакты реле сигнализации.

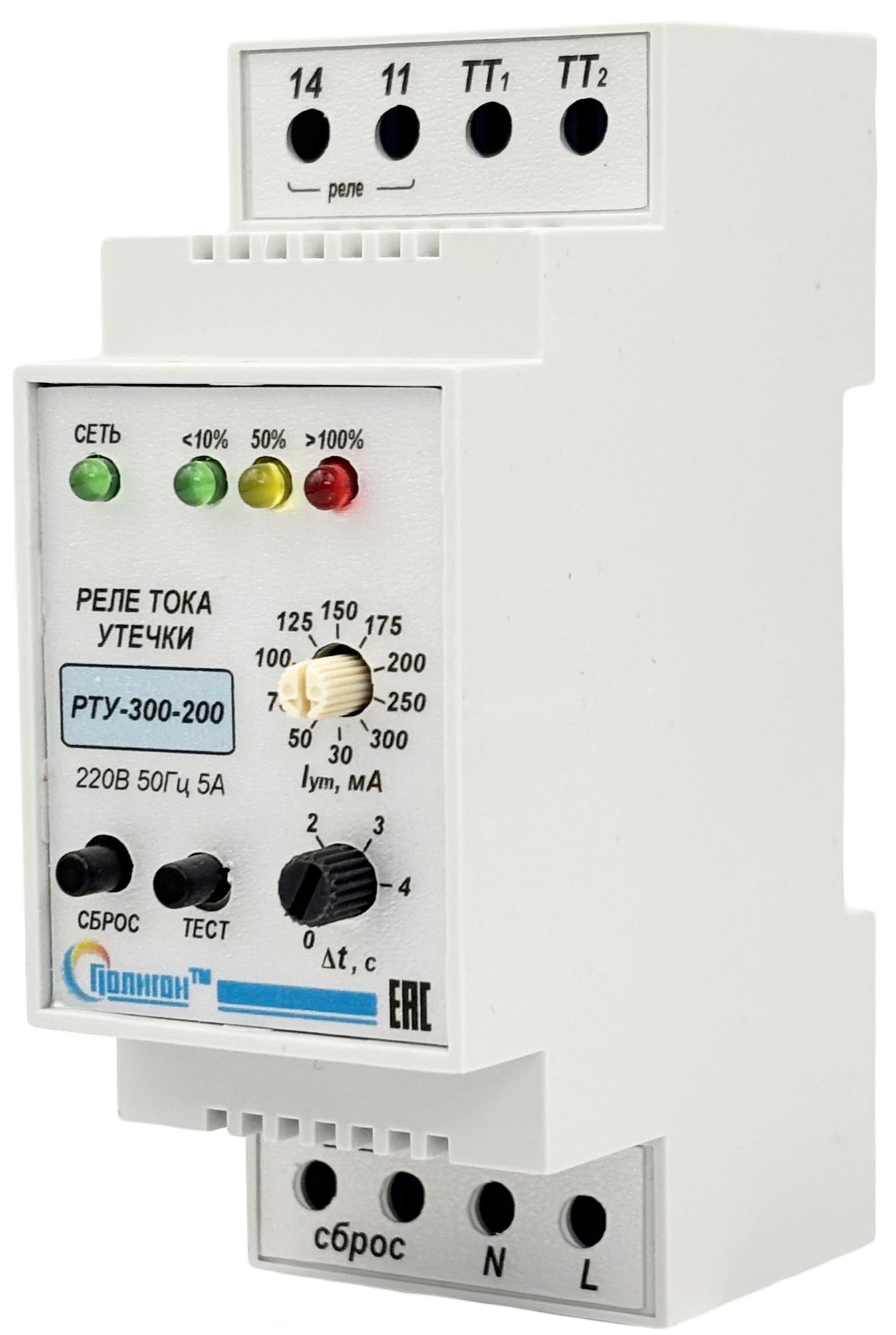

Реле РТУ-300-200 выполнено в корпусе для установки на DIN-рейку. В комплекте с реле поставляется токовый трансформатор. На передней панели прибора находятся светодиодные индикаторы «Сеть», светодиодная шкала уровня тока утечки (дифференциального тока), переключатель уровня тока утечки, регулятор времени задержки на срабатывание, кнопка «ТЕСТ» и «СБРОС». Контакты «ТТ1» и «ТТ2» – подключение токового трансформатора, «N» и «L» — контакты подключения питания модуля, 14 и 11 – «сухие» контакты реле сигнализации

Реле РТУ-300

Цепи питания, измерения и контакты выходных реле гальванически разделены.

Для достоверного измерения проводники, кабель или группа кабелей должны быть отцентрованы в измерительном трансформаторе. При использовании пускателя в качестве коммутирующего устройства необходимо включать параллельно катушке пускателя искрогасящую цепочку R= 51 ОМ, 1 Вт; С= 0,1 мкФ, 630 В.
