Модуль выбора фазы — МВФ

РЕЛЕ И АВТОМАТИКА, Управляющие устройства
МВФ модуль выбора фазыОписание

Модуль выбора фазы МВФ для щитов АВР однофазных нагрузок на DIN-рейку

Блок для установки на Din рейку. Модули выбора фаз МВФ-3М, МВФ-3Ц, работающие совместно с силовыми контакторами, выполняют функцию резервирования однофазной нагрузки от трехфазной сети.

МВФ-3М модуль

ЦЕНА: 17 878 р.

МВФ3М модуль выбора фаз

Резервирование электропитания однофазной нагрузки от трехфазной сети с помощью МВФ-3М и силовых контакторов. Регулировка осуществляется при помощи резисторов. Работает с силовыми контакторами до 400 А.

Характеристики
  • Номинальное напряжение, В, Гц 220/380 В; 50 Гц
  • Диапазон установки значения минимального фазного напряжения «U,(В)» вкл. 150-200 В
  • Отключение выбранной фазы при повышении напряжения большеу становленного значения, не более 0,02 с
  • Временная задержка откл. выбранной фазы при срабатывании по нижнему порогу «t откл н.п.(с)» min 0 с; max 10 с
  • Временная задержка включения следующего реле при переключении на другую фазу «t вкл.(с)» min 0 с; max 10 с
  • Временная задержка возврата на восстановившуюся фазу «t возвр.(мин)» min 0 мин; max 30 мин
  • Верхний порог отключения реле «Uв.п.» min 230 В; max 270 В
  • Нижний порог срабатывания реле «Uн.п.» min 150 В; max 200 В
  • Гистерезис нижнего порога «ΔUн» min/max min 5 В; max 20 В
  • Гистерезис верхнего порога 5 В
  • Коммутируемый ток контакта (АС1 250 В) max max 16 А
  • Сечение проводов для подключения, мм2 0,5…1,5 мм2
  • Масса, кг 0,4 кг
  • Габаритные размеры, мм 71х90х60 мм
  • Гарантия, мес 24 мес

заказать

МВФ-3Ц модуль

ЦЕНА: 17 786 р.

МВФ3Ц модуль выбора фаз

Резервирование электропитания однофазной нагрузки от трехфазной сети с помощью МВФ-3Ц и силовых контакторов. Цифровая регулировка. Работает с силовыми контакторами до 400 А

Характеристики
  • Номинальное напряжение, В, Гц 220/380 В; 50 Гц
  • Максимальный коммутируемый ток контакта внутреннего реле (режим АС1 240 В) 16 А
  • Отключение выбранной фазы при повышении напряжения большеу становленного значения, не более 0,02 c
  • Временная задержка откл. выбранной фазы при срабатывании по нижнему порогу «t откл н.п.(с)» 0,2 — 25 с
  • Временная задержка включения следующего реле при переключении на другую фазу «t вкл.(с)» 0,2 — 25 с
  • Временная задержка возврата на восстановившуюся фазу «t возвр.(мин)» 1-900 с или без возврата
  • Верхний порог отключения реле «Uв.п.» min 230; max 270 В
  • Нижний порог срабатывания реле «Uн.п.» min 150; max 200 В
  • Гистерезис нижнего порога «ΔUн» min/max min 5 В; min 20 В
  • Гистерезис верхнего порога 5 В
  • Сечение проводов для подключения, мм2 не менее 0,5 мм2
  • Масса, кг 0,35 кг
  • Габаритные размеры, мм 71х90х60 мм
  • Гарантия, мес 24 мес

заказать

Реле используются в 3-фазных сетях 380 В с нестабильным напряжением отдельных фаз в случаях, когда необходимо обеспечить электропитание однофазных систем с установленной величиной напряжения. Допустимая мощность питаемой нагрузки зависит от тока исполнительных контакторов.

Завод «Полигон» производит два вида модулей выбора фаз, продукцию можно купить и забрать самовывозом в Санкт-Петербурге или заказать ее доставку в регионы России транспортной компанией, выбранной заказчиком:

  • МВФ-3М – параметры регулируют с помощью резисторов;
  • МВФ-3Ц – требуемые параметры устанавливают на удобном цифровом дисплее.

Модули, предлагаемые заводом «Полигон», используются совместно с силовыми контакторами до 400 А. Электропитание устройств обеспечивает контролируемая сеть переменного тока. МВФ и реле сопровождаются сертификатом соответствия № ЕАЭС KG417/035.RU/02/01834 и гарантией 2 года.

Конструктивные особенности

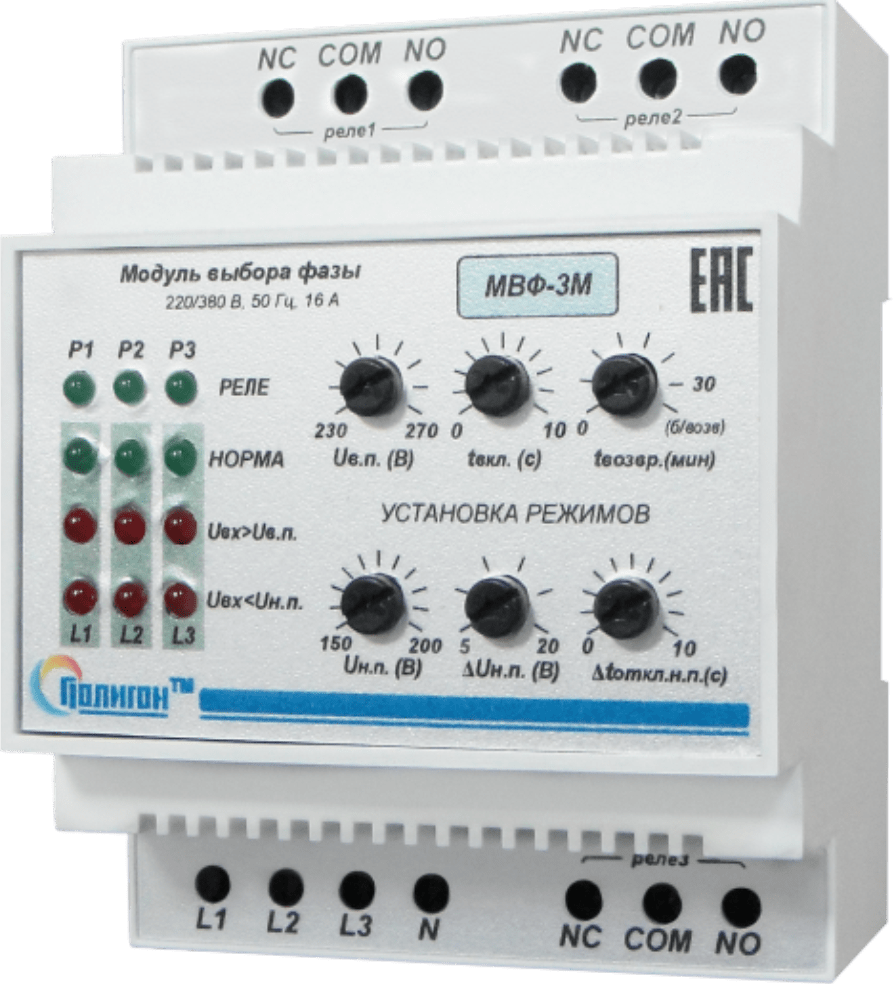

Модуль МВФ-3М выполнен в пластмассовом корпусе для установки на DIN-рейку. На передней панели модуля находятся ручки регуляторов установки режима работы реле и индикаторы включения режимов и состояния контролируемых параметров. В нижней части модуля находятся клеммные колодки для подключения его к сети и к схеме управления. Гарантийный срок – 2 года. Класс защиты – 0, ЭМС по ГОСТ Р50033.92

Модуль МВФ-3Ц выполнен в пластмассовом корпусе для установки на DIN-рейку. На передней панели модуля находится цифровой индикатор и кнопки для управления режимами работы регистратора. В верхней и нижней части блока находятся винтовые клеммники для подключения блока. Гарантийный срок – 2 года. Класс защиты – 0, ЭМС по ГОСТ Р50033.92



Типовая схема подключения МВФ-3М

Необходимо включать параллельно катушке пускателя искрогасящую цепочку R – 51 Ом 1Вт, С – 0,1 мкФ 630 В. Внимание! Подключение цепей питания катушек контакторов и сигнальных цепей ( L1, L2, L3, N) к силовой сети производить отдельными проводами.

Типовая схема подключения МВФ-3Ц

Cхема подключения МВФ-3Ц к мощной нагрузке. Необходимо включать параллельно катушке пускателя искрогасящую цепочку R – 51 Ом 1Вт, С – 0,1 мкФ 630 В. Внимание! Подключение цепей питания катушек контакторов и сигнальных цепей ( L1, L2, L3, N) к силовой сети производить отдельными проводами
