ЗБ-1М (силумин) замок электромагнитной блокировки

Замок модернизированный ЗБ-1М электромагнитной блокировки (силумин)

Модернизированная электромагнитная блокировка ЗБ–1М с электромагнитным ключом КЭЗ–1М и магнитным ключом КМ—1М предназначена для предотвращения ошибочных действий обслуживающего персонала при производстве переключений в электрических распределительных устройствах и применяется в приводах к высоковольтным разъединителям и заземлителям взамен эксплуатируемой в настоящее время блокировки ЗБ–1 и ключей КЭЗ–1.

Применяется при производстве тяговых подстанций – устанавливается для запирания дверей щитков, трансформаторных подстанций для запирания дверей ячеек (камер) КСО; во всех приводах, находящихся в эксплуатации, а также в других электротехнических изделиях с аналогичными условиями эксплуатации.

ЗБ-1М УХЛ2 замок силумин

• Материал корпуса: Силумин
• Без крышки
• Номинальное напряжение, В: 220
• Рабочий ход стержня,мм: 14 +2, -1
• Габаритные размеры блок-замка  – 78х52мм.
• Масса блок-замка – не более 0,3 кг.
• Климатическое исполнение по ГОСТ 15150: УХЛ2 (2- категория размещения – под навесом)
• Обозначение ТУ: ТУ3428-001-00468683-94
• Гарантийный срок эксплуатации – 10 лет со дня ввода в эксплуатацию

Цена: 2160 руб за 1шт

Цена: при покупке от 50шт – 1945 руб за шт

Цена: при покупке от 80шт – 1855 руб за шт

заказать

ЗБ-1М УХЛ1 замок силумин

• Материал корпуса: Силумин
• Крышка быстросъемная с цепочкой
• Номинальное напряжение, В: 220
• Рабочий ход стержня,мм: 14 +2, -1
• Габаритные размеры блок-замка  – 78х52мм.
• Масса блок-замка – не более 0,3 кг.
• Климатическое исполнение по ГОСТ 15150: УХЛ1 (1- категория размещения- на )
• Обозначение ТУ: ТУ3428-001-00468683-94
• Гарантийный срок эксплуатации – 10 лет со дня ввода в эксплуатацию

Цена: 3285 руб за шт

Цена: при покупке от 50шт – 2960 руб за шт

Цена: при покупке от 80шт – 2800 руб за шт

заказать

ЗБ-1М Т2 замок силумин

• Материал корпуса: Силумин
• Без крышки
• Номинальное напряжение, В: 220
• Габаритные размеры блок-замка  – 78х52мм.
• Масса блок-замка – не более 0,3 кг.
• Климатическое исполнение по ГОСТ 15150: Т2 (2- категория размещения)
• Обозначение ТУ: ТУ3428-001-00468683-94
• Гарантийный срок эксплуатации – 10 лет со дня ввода в эксплуатацию

Цена: по запросу руб за 1шт

Цена: при покупке от 50шт … руб за шт

Цена: при покупке от 80шт – … руб за шт

заказать

ЗБ-1М Т1 замок силумин

• Материал корпуса: Силумин
• Крышка быстросъемная с цепочкой
• Номинальное напряжение, В: 220
• Габаритные размеры блок-замка  – 78х52мм.
• Масса блок-замка – не более 0,3 кг.
• Климатическое исполнение по ГОСТ 15150: Т1 (1- категория размещения)
• Обозначение ТУ: ТУ3428-001-00468683-94
• Гарантийный срок эксплуатации – 10 лет со дня ввода в эксплуатацию

Цена: по запросу руб за шт

Цена: при покупке от 50шт – … руб за шт

Цена: при покупке от 80шт – … руб за шт

заказать

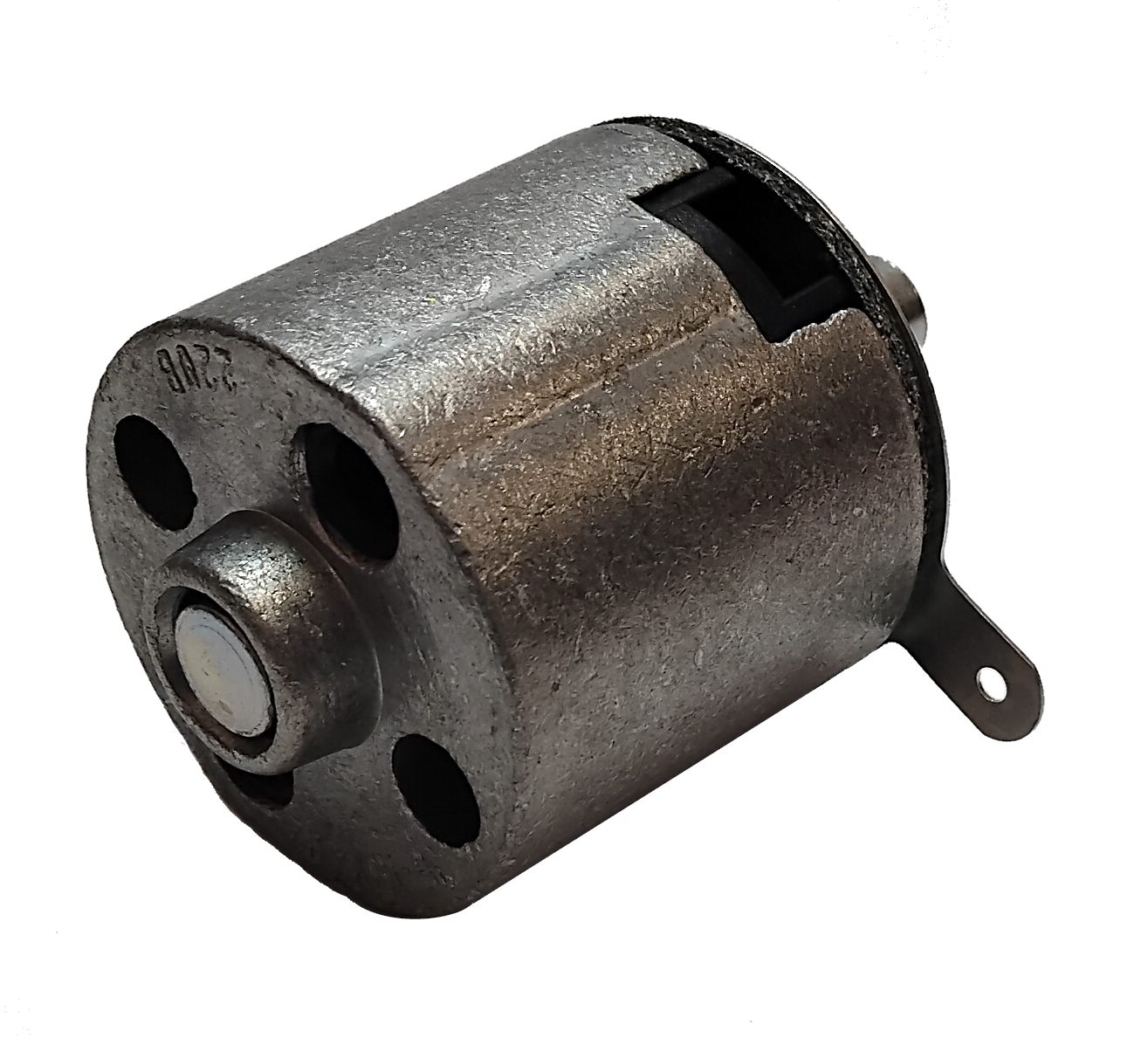

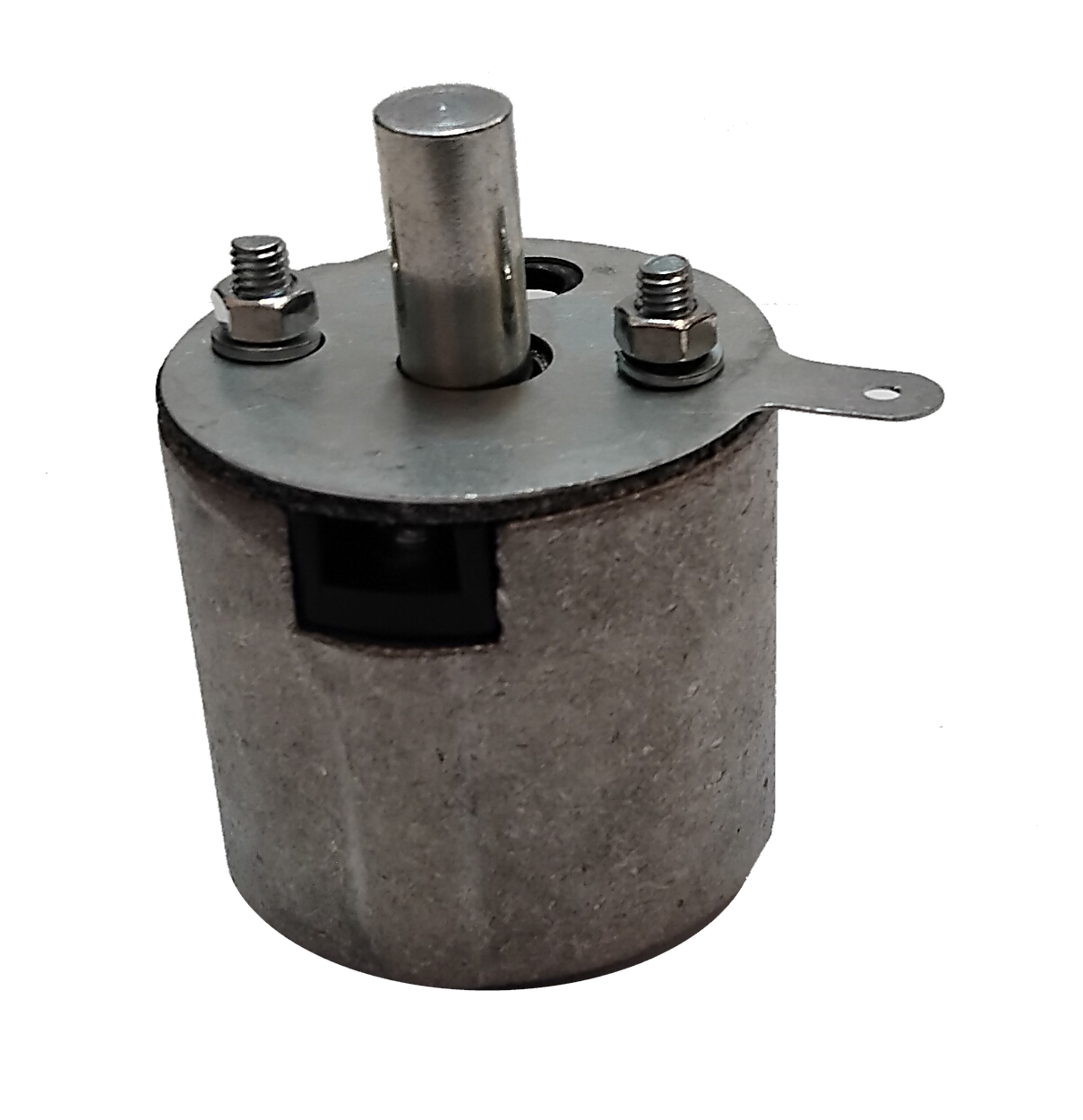

Замок представляет собой подпружиненный стальной шток и штепсельный разъем, заключенные в силуминовом цилиндрическом корпусе. Габаритные и присоединительные размеры модернизированного замка полностью соответствуют выпускаемым в настоящее время замка типа ЗБ-1. Замок категории размещения 1 снабжен уплотнительной быстросъемной крышкой с цепочкой, соединенной с пластиной.

Для разблокирования замка необходимо подать напряжение постоянного тока на зажим замка, установить в штепсельный разъем ключ КЭЗ-1М и, нажав на шток ключа, подать его до соприкосновения со штоком замка. Потянуть за кольцо штока ключа до выхода фиксирующего элемента из корпуса и повернуть шток по часовой стрелке. Блокировка ЗБ-1М зафиксируется в разблокированном положении. Для приведения блокировки в исходное положение необходимо повернуть шток ключа до совпадения фиксирующего элемента с пазом корпуса и вынуть ключ из разъема. Под действием пружины шток займет первоначальное положение. Блок-замок находится в заблокированном состоянии.

1. Корпус замка выполнен из силуминового сплава, не подверженного растрескиванию под воздействием смены температур, атмосферных осадков, ударов и толчков.
2. Разработана конструкция замка для установки на открытом воздухе.
3. Увеличено удерживающее усилие электромагнитного ключа на 20 %.
4. Предусмотрена фиксация замка и электромагнитного ключа в разблокированном положении.
5. Разработан магнитный ключ для аварийного разблокирования.
6. Корпуса ключей выполнены из ударопрочной пластмассы.

Конструкция модернизированной электромагнитной блокировки защищена свидетельством РФ на полезную модель.
