Трёхфазные разделительные трансформаторы ТРТ степень защиты IP54

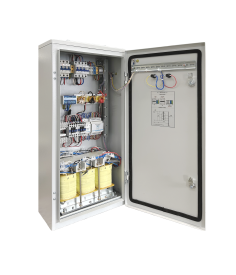

Промышленные разделительные трёхфазные трансформаторы ТРТ IP54 (настенные и напольные) мощностью от 1 до 200 кВА применяются во многих отраслях промышленности для создания безопасной IT сети (режим изолированной нейтрали). Трансформаторы данной серии специально разработаны для работы в сложных производственных средах, где требуется максимальная безопасность и стабильность электроснабжения.
Используется для разделения, преобразования электроэнергии с последующей подачей конечному потребителю. Это позволяет обезопасить людей от поражения электрическим током. Также разделительный трансформатор фильтрует электросеть от помех и искажений.
Области применения разделительных трансформаторов:
- железнодорожный транспорт;
- мобильные комплексы при питании от стационарных сетей;
- химическая промышленность;
- горнодобывающая промышленность;
- питание вычислительных комплексов в условиях тяжелой электромагнитной обстановки;
- локальная защита технологического оборудования и систем управления.
Трёхфазные разделительные трансформаторы для промышленных целей со степенью защиты IP54 от 1 до 200 кВА. Корпус с классом защиты IP54 защищает трансформаторы от попадания посторонних предметов, а также обязывает устанавливать оборудование в помещениях, где нет прямого воздействия струй воды и нет повышенной влажности.
Преимущества:
- минимизация пробоя изоляции между первичной и вторичной сетями благодаря использованию экранирующей обмотки;
- усиленная изоляция обмоток (испытательное напряжение на пробой – 4150 V AC);
- низкая шумность, не более 35 дБ;
- возможность подключения до 4-х ПДК;
- измерение параметров и индикация;
- естественная вентиляция;
- усиленные системы контроля;
- система ограничения пускового тока;
- отклонение выходного напряжения на холостом ходу и под нагрузкой не более 2,5% от входного напряжения.
Трехфазные разделительные трансформаторы ТРТ находят свое применение в химической и горнодобывающей промышленности, в железнодорожном транспорте, для питания вычислительных комплексов в условиях электромагнитной обстановки, для локальной защиты технологического оборудования. Данная продукция также активно используется в мобильных комплексах при питании от стационарных сетей. На всю линейку промышленных ТРТ IP 54 предоставляется гарантия 3 года. Вся продукция имеет сертификаты.
Технические условия: ТУ 34-68-018-39441565-06
Конструкция устройства разработана с учетом требований ПУЭ ( 7-е изд.),
ГОСТ Р 30 030, ГОСТ Р 51 321.1 – 2000, ГОСТ Р 50571.28 – 2006 и МЭК 61558-2-15.1999
Изделие поставляют в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-87 и предназначен для эксплуатации в помещениях с температурой окружающей среды от +1Со до +35 Со и относительной влажностью воздуха не более 80% при атмосферном давлении (750 30) мм. рт. ст.
Конструкция

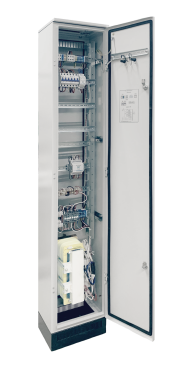

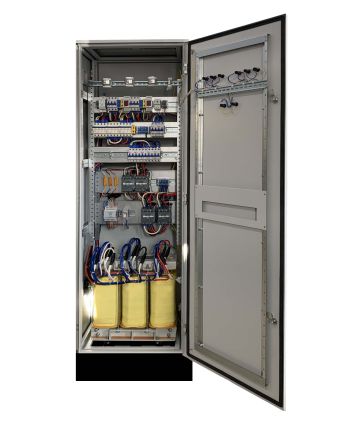

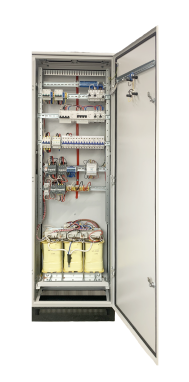

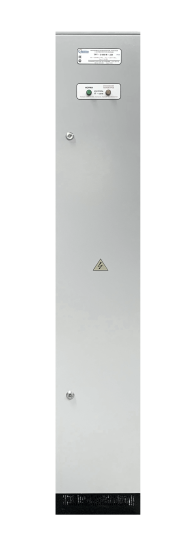

Изделие выполнено в виде металлического напольного шкафа со степенью защиты IP 54. Для удобства транспортировки и монтажа блок трансформаторов выполнен на платформе, которая является цоколем для шкафа. Трансформатор выполнен с датчиками температуры. Клеммы подключения, автоматы защиты, системы управления и контроля расположены в верхней части шкафа.
Ввод кабелей подключения осуществляется через фланцы на верхней панели.
Посты дистанционного контроля ПДК – 02 подключаются к клеммам расположенным внутри шкафа.

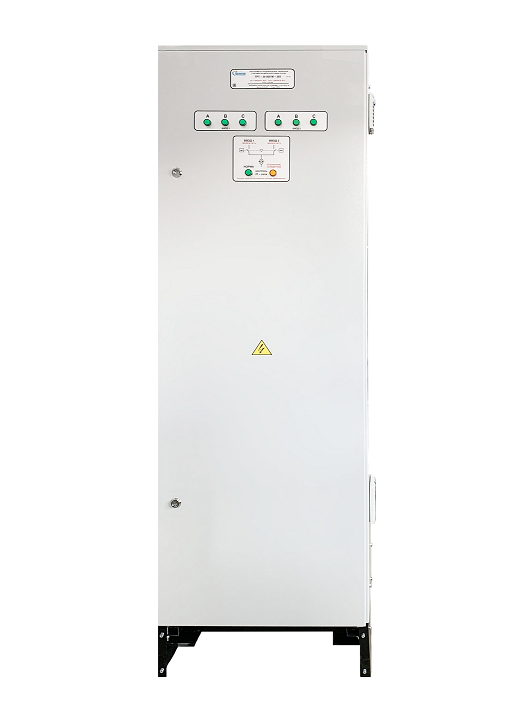

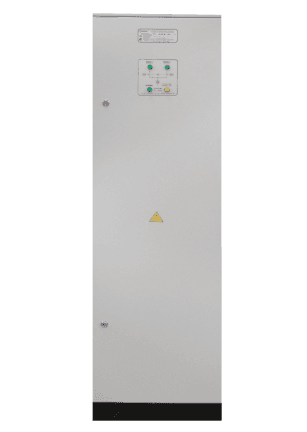

Индикация на двери шкафа:
1. Наличие напряжения на фазах ввода.
2. Индикатор НОРМА
3. Индикатор ОТКЛОНЕНИЕ ПАРАМЕТРОВ ( снижение изоляции менее 50кОм, превышение температуры трансформатора, превышение тока нагрузки.)
