Реле контроля тока — РТ-05

Реле контроля тока РТ-05Описание Схема

Реле контроля тока РТ-05 на DIN-рейку

Блок для установки на Din рейку. Реле контроля тока c микропроцессорным управлением РТ-05 предназначено для контроля величины постоянного или переменного тока в силовой цепи и сигнализации при токовой перегрузке в сети.


РТ-05 реле контроля тока

ЦЕНА: 3641 р.

Реле контроля тока c микропроцессорным управлением РТ-05 предназначено для контроля величины постоянного или переменного тока в силовой цепи и сигнализации при токовой перегрузке в сети.

Характеристики
  • Потребляемая мощность, не более 3 Вт
  • Напряжение питания, В 220±10% В; 50 Гц
  • Коммутируемый ток контакта (АС1 250 В) max 5 А
  • Диапазон контролируемого тока 0,5…5 А
  • Временная задержка отключения реле при превышении заданного тока 0,1…20 с
  • Сечение проводов для подключения, мм2 1,0…1,5 мм2
  • Диапазон рабочих температур (без конденсата), °C -40 … +45 °С
  • Масса, кг 0.2 кг
  • Габаритные размеры, мм 36х90х60 мм
  • Гарантия, мес 24 мес

заказать

Конструкция системы

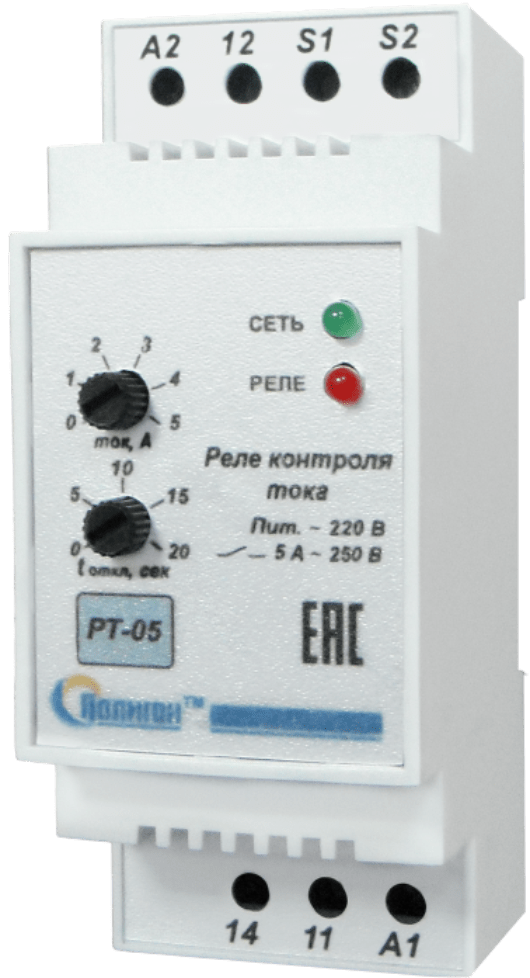

Блок РТ-05 выполнен в корпусе для установки на DIN-рейку. На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручки управления «ток, А» и «tоткл, сек». Цепи питания и измерения гальванически разделены. В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления. Питание реле осуществляется непосредственно от контролируемой сети.
