Реле контроля напряжения трехфазные РКФ

Защитные устройства, РЕЛЕ И АВТОМАТИКА
РКФ трехфазныеОписание

Реле контроля напряжения трехфазные на DIN-рейку

Блок для установки на Din рейку. Реле контроля фаз РКФ – внешнее исполнительное устройство, предназначенное для защиты трехфазных нагрузок от нештатных ситуаций, которые могут возникать в централизованной электросети. С его помощью осуществляется контроль качества трехфазного напряжения.

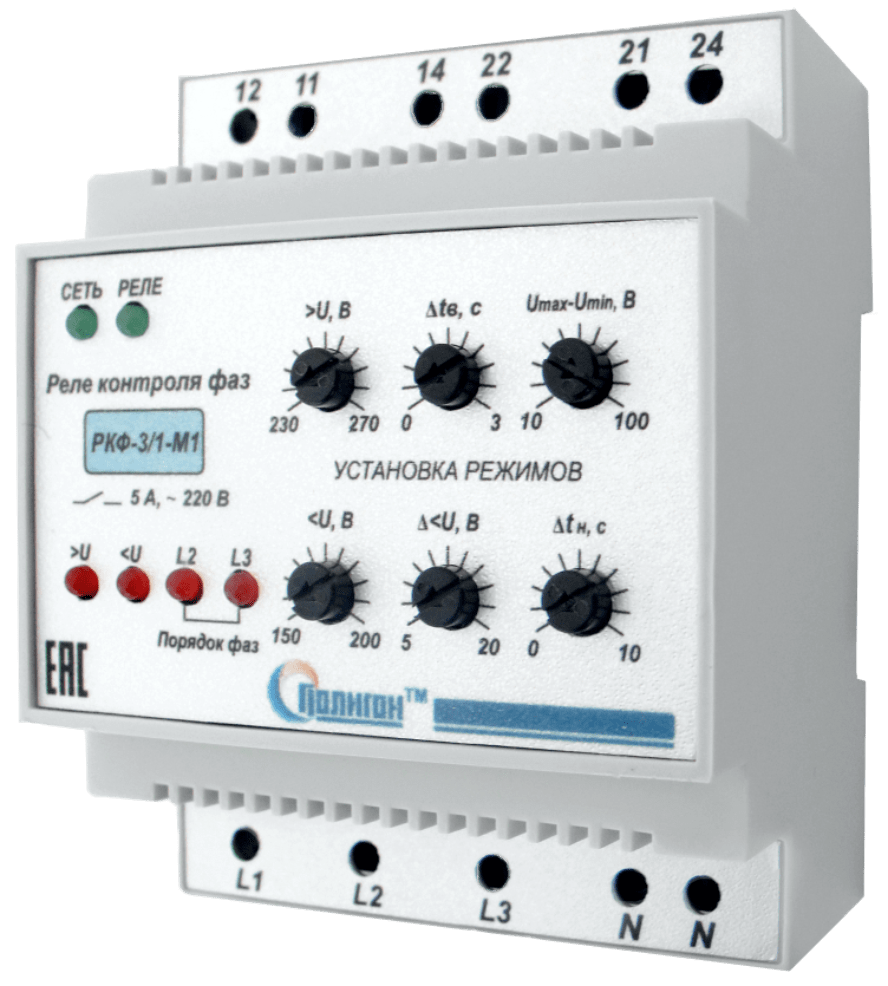

РКФ-3/1-М1 реле

ЦЕНА: 8 573 р.

Характеристики
  • Номинальное напряжение, В, Гц 220+/-10% В; 50 Гц
  • Диапазон установки значения максимального фазного напряжения выключения “U, В” 230-270 В
  • Временная задержка отключения реле по верхнему порогу «Δtв(c)» min/max min 0 с; max 3 с
  • Временная задержка отключения реле по нижнему порогу «Δtн(c)» min/max min 0 с; max 10 с
  • Гистерезис нижнего порога «ΔUн» min/max min 5 В; max 20 В
  • Гистерезис верхнего порога 3 В
  • Коммутируемый ток контакта (АС1 250 В) max max 7 А
  • Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В» min 150 В; max 200 В
  • Перекос фаз «Uв-Uн» min/max min 10 В; max 100 В
  • Сечение проводов для подключения, мм2 не более 1,5 мм2
  • Температура эксплуатации, ˚С -40…+45 °C
  • Масса, кг 0,4 кг
  • Габаритные размеры, мм 71х90х60 мм
  • Гарантия, мес 24 мес

заказать

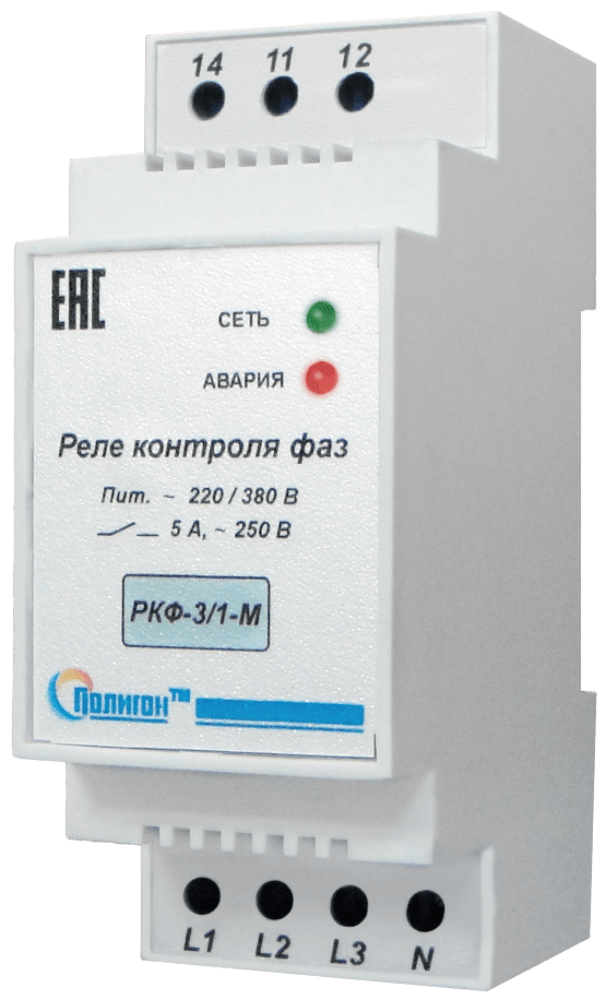

РКФ-3/1-М реле

ЦЕНА: 6 102 р.

Характеристики
  • Номинальное напряжение, В, Гц 380/220±20% В; 50 Гц
  • Временная задержка отключения реле при пропадании фазы 0,2 с
  • Временная задержка отключения реле по нижнему порогу «Δtн(c)» min/max 0,2 с
  • Гистерезис нижнего порога «ΔUн» min/max 13 В
  • Гистерезис верхнего порога 2 В
  • Мощность потребления, не более 5 Вт
  • Коммутируемый ток контакта (АС1 250 В) max 5 А
  • Диапазон верхнего порога напряжения отключения (фазного) «<Uв, В» 250 В (фиксированное значение)
  • Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В» 100 В (фиксированное значение)
  • Сечение проводов для подключения, мм2 0,5…1,5 мм2
  • Температура эксплуатации, ˚С -40…+45 °С
  • Масса, кг 0,1 кг
  • Габаритные размеры, мм 36х90х60 мм
  • Гарантия, мес

заказать

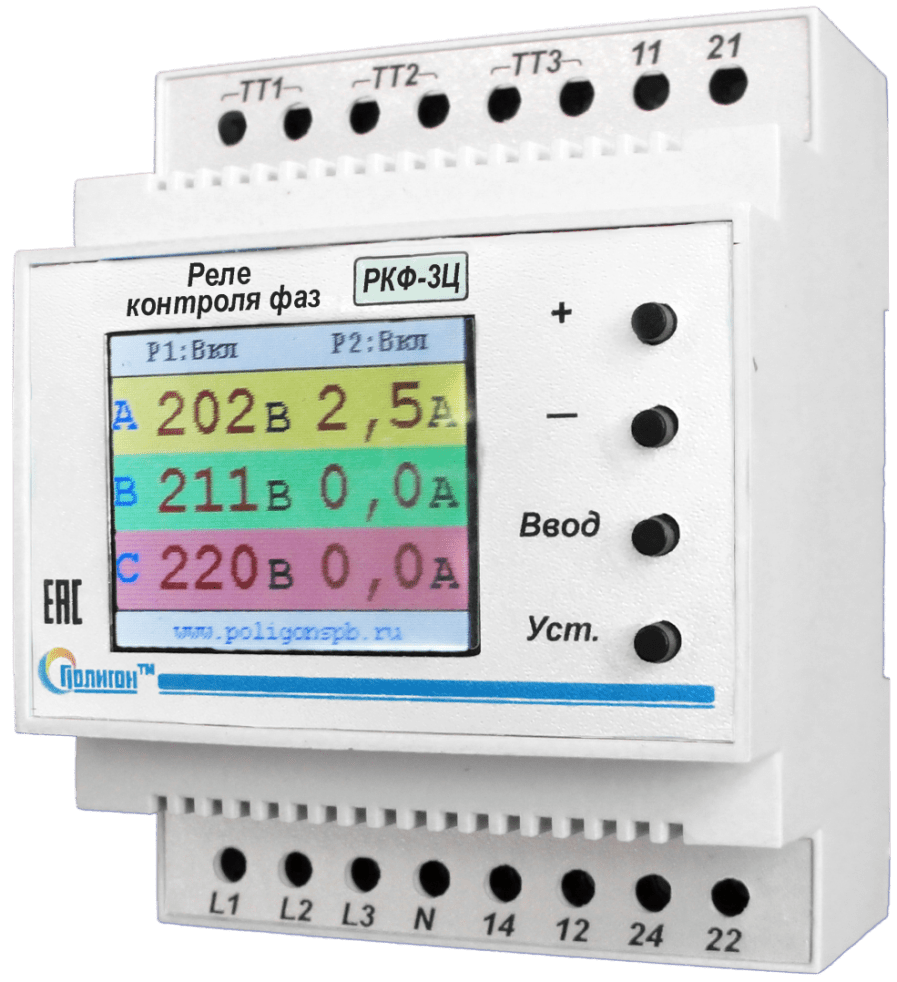

РКФ-3Ц реле

ЦЕНА: 16 200 р.

Характеристики
  • Потребляемая мощность, не более 5 Вт
  • Номинальное напряжение, В, Гц 220/380 В; 50 Гц
  • Диапазон установки значения максимального фазного напряжения выключения “U, В” 230-270 В
  • Минимальная длительность импульса тока перегрузки 5 мс
  • Диапазон изменения кратности тока 2…10
  • Первичный ток трансформатора тока 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500 А
  • Максимальный (кратковременный) измеряемый ток на входах ТТ1-ТТ3, не более 7,5 А
  • Номинальный измеряемый ток на входах ТТ1-ТТ3 (вторичный ток трансформатора тока) 5 А
  • Время отключения реле Р1 при повышении напряжения больше установленного значения, не более 0,02 с
  • Временная задержка выключения реле Р2 при превышении номинального тока (соответствует характеристике срабатывания) В зависимости от установленного значения кратности тока
  • Временная задержка включения внутреннего реле Р1 при нормализации напряжения 0-10 с
  • Временная задержка отключения реле при пропадании фазы 0,1-0,2 с
  • Гистерезис нижнего порога «ΔUн» min/max min 5 В; max 20 В
  • Гистерезис верхнего порога 3 В
  • Коммутируемый ток контакта (АС1 250 В) max 10 А
  • Диапазон верхнего порога напряжения отключения (фазного) «<Uв, В» 230…270 В
  • Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В» 150…210 В
  • Перекос фаз «Uв-Uн» min/max 10…100 В
  • Задержка на отключение реле при выходе за верхний порог напряжения min 0 c; max 3 с
  • Задержка на отключение реле при выходе напряжения за нижний порог «t(откл), c» min/max min 0 с; max 10 с
  • Сечение проводов для подключения, мм2 не менее 1,5 мм2
  • Температура эксплуатации, ˚С -40…+45 °C
  • Масса, кг 0,35 кг
  • Габаритные размеры, мм 71х90х60 мм
  • Гарантия, мес 24 мес

заказать

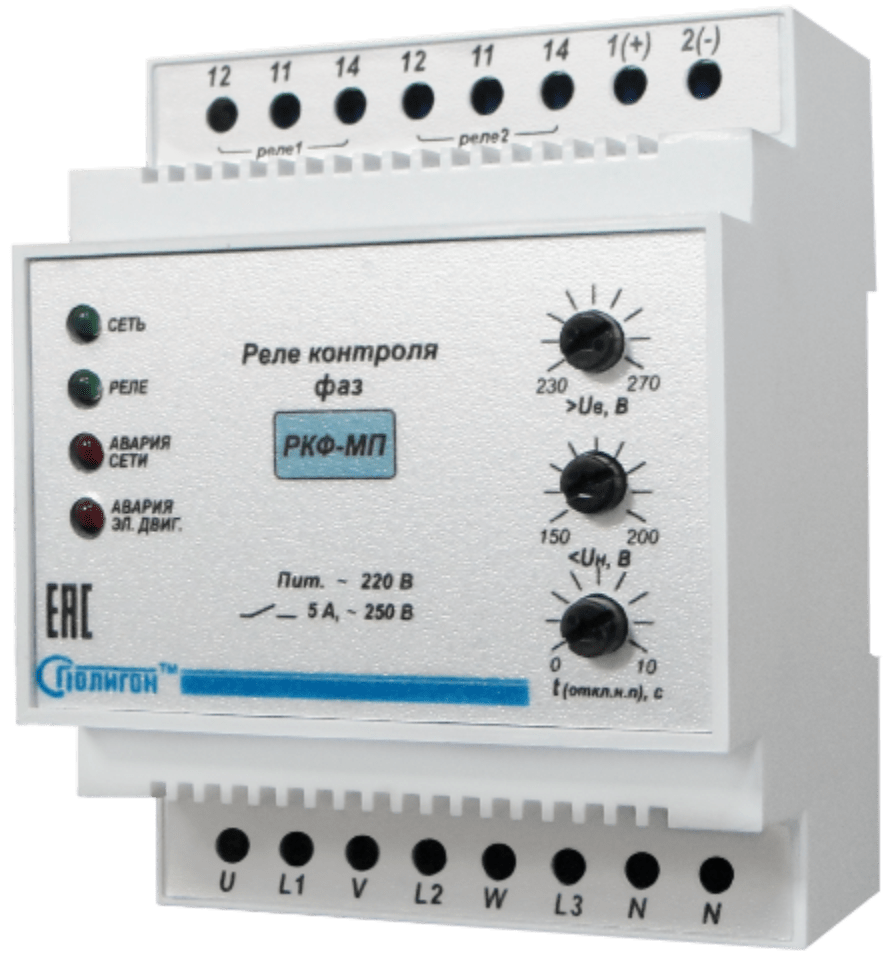

РКФ-МП

ЦЕНА: 8 573 р.

Характеристики
  • Номинальное напряжение, В, Гц 380/220 В; 50 Гц
  • Временная задержка отключения реле по нижнему порогу «Δtн(c)» min/max min 0 с; max 10 с
  • Гистерезис нижнего порога «ΔUн» min/max 10 В
  • Гистерезис верхнего порога 3 В
  • Коммутируемый ток контакта (АС1 250 В) max max 7 А
  • Диапазон верхнего порога напряжения отключения (фазного) «<Uв, В» min 230 В; max 270 В
  • Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В» min 150 В; max 200 В
  • Мощность потребления, не более 5 Вт
  • Сечение проводов для подключения, мм2 1,0…1,5 мм2
  • Температура эксплуатации, ˚С -40…+45 °C
  • Масса, кг 0,4 кг
  • Габаритные размеры, мм 71х90х60 мм
  • Гарантия, мес

заказать
