Реле контроля напряжения однофазные РКН

РКН однофазныеОписаниеСхемы

Реле контроля напряжения и тока однофазные на DIN-рейку

Реле контроля напряжения РКН обеспечивает отключение защищаемого оборудования в случае выхода напряжения за установленные пользователем значения с последующим автоматическим включением после его стабилизации. Используется только в 1-фазной сети.


РКН-Т однофазное реле

ЦЕНА: 5369 р.

Реле контроля напряжения и тока однофазное РКН-Т предназначено для защиты электрооборудования в случаях, когда значения напряжения или тока не соответствуют заданным пороговым значениям.

Характеристики
  • Номинальное напряжение, В, Гц 220 В; 50 Гц
  • Коммутируемый ток контакта (АС1 250 В), А 16 А
  • Пределы регулирования напряжения отключения по верхнему порогу «Uв.п.» min 230 В; max 270 В
  • Гистерезис верхнего порога 3 В
  • Пределы регулирования напряжения включения по нижнему порогу отпускания реле «Uн.п.» min 150; max 200 В
  • Гистерезис нижнего порога «ΔUн.п»=Uн.п.вкл-Uн.п.откл 5 %
  • Значения уставок ограничения тока Iв.п. 2…10 А
  • Значения уставок ограничения тока Iн.п. 1…9 А
  • Временная задержка отключения по току (нерегулируемая) 5 с
  • Время задержки включения защиты по току при пуске, Δtп (с) min 5 с; max 30 с
  • Время задержки отключения нагрузки по верхнему/нижнему порогу напряжения 0,1/2,0 с
  • Номинальная мощность, кВА (АС1 250 В) 3,5 кВА
  • Сечение проводов для подключения, мм2 не более 2,5 мм2
  • Температура эксплуатации, ˚С -10… +40 °C
  • Масса, кг 0,2 кг
  • Габаритные размеры, мм 34х90х60 мм
  • Гарантия, мес 24 мес

заказать

РКН-63 однофазное реле

ЦЕНА: 7006 р.

Реле напряжения однофазное РКН-63 предназначено для защиты однофазной нагрузки от недопустимых колебаний напряжения питания. Обеспечивает отключение однофазных потребителей при отклонении напряжения за пределы допуска, установленного пользователем, и автоматическое включение при нормализации напряжения.

Характеристики
  • Номинальное напряжение, В, Гц 220 В; 50 Гц
  • Количество фаз одна
  • Гистерезис нижнего порога «ΔUн» min/max 10 В
  • Гистерезис верхнего порога 3 В
  • Регулируемый нижний порог напряжения отключения нагрузки min 150 В; max 210 В
  • Регулируемый верхний порог напряжения отключения нагрузки min 230 В; max 270 В
  • Время задержки отключения нагрузки по верхнему/нижнему порогу напряжения 0,08-10 с
  • Временная задержка включения реле (нерегулируемая) t вкл 2 с
  • Временная задержка отключения реле (быстродействие) t откл min 0 с; max 10 с
  • Коммутируемый ток контакта (АС1 250 В) max max 63 А
  • Номинальная мощность, кВА (АС1 250 В) 13 кВА
  • Сечение проводов для подключения, мм2 2х4,0 мм2
  • Температура эксплуатации, ˚С -10…+40 °C
  • Масса, кг 0,22 кг
  • Габаритные размеры, мм 71х130х60 мм
  • Гарантия, мес 24 мес

заказать


РКН-3М однофазное реле

ЦЕНА: 7006 р.

Реле напряжения однофазное РКН-3М предназначено для защиты потребителей электроэнергии в случае выхода напряжения сетевой фазы за установленные значения при помощи контактов реле, выведенных на клеммную колодку, а также для индикации режима работы блока.

Характеристики
  • Номинальное напряжение, В, Гц 220 В; 50 Гц
  • Количество фаз одна
  • Гистерезис нижнего порога «ΔUн» min/max min 5 В; max 30 В
  • Гистерезис верхнего порога 3 В
  • Регулируемый нижний порог напряжения отключения нагрузки min 150 В; max 210 В
  • Регулируемый верхний порог напряжения отключения нагрузки min 230 В; max 270 В
  • Временная задержка включения реле (нерегулируемая) t вкл 4-6 с
  • Временная задержка отключения реле (быстродействие) t откл 0,2…0,5 с
  • Время задержки отключения нагрузки по верхнему порогу напряжения 0,2…0,5 с
  • Коммутируемый ток контакта (АС1 250 В) max max 16 А
  • Номинальная мощность, кВА (АС1 250 В) 3,5 кВА
  • Сечение проводов для подключения, мм2 1,5 мм2
  • Температура эксплуатации, ˚С -10…+40 °C
  • Масса, кг 0,2 кг
  • Габаритные размеры, мм 35х90х60 мм
  • Гарантия, мес 24 мес

заказать

Реле контроля напряжения однофазные

Каждый прибор имеет ручки регулирования верхнего и нижнего предела отключения напряжения, а также ручки регулирования гистерезиса. В модели РКН-Т добавляются ручки регулирования верхнего и нижнего порога тока. Все приборы оснащены индикацией на передней панели.

РКН-Т

Конструкция системы

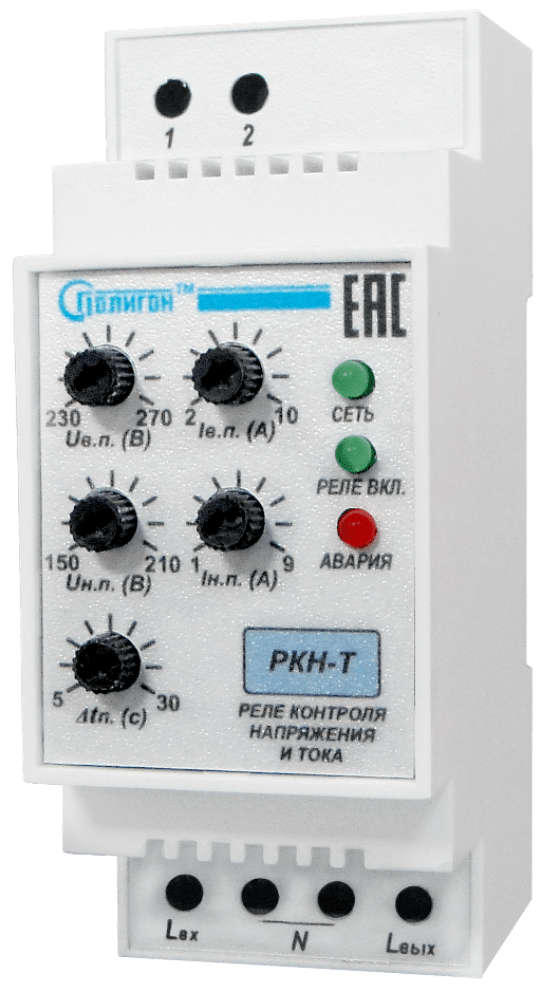

Реле контроля напряжения и тока РКН-Т выполнено в корпусе для установки на DIN-рейку.

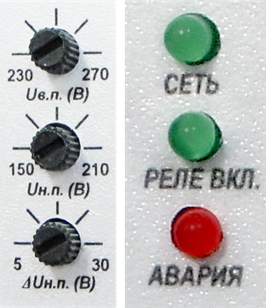

На передней панели реле находятся ручки подстроечных резисторов и индикаторы «СЕТЬ», «РЕЛЕ ВКЛ.» и «АВАРИЯ».
В нижней и верхней части реле находятся клеммные колодки для подключения устройства к сети, нагрузке и к контактам выключателя.

РКН-63

Конструкция системы

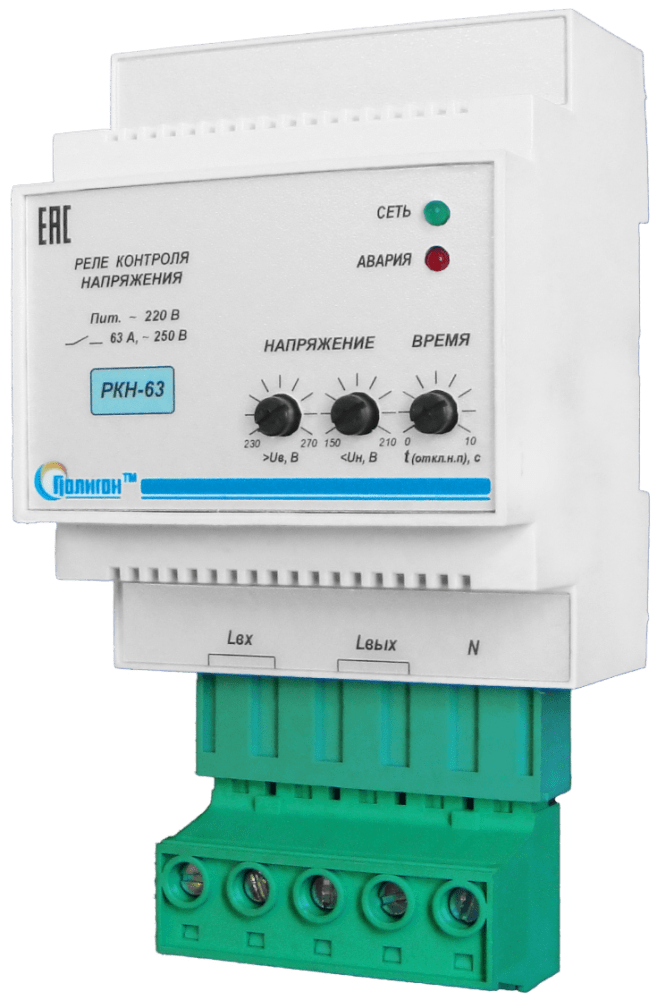

Реле напряжения РКН-63 выполнено в корпусе для установки на DIN-рейку. На передней панели реле находятся 3 ручки регулирования параметров реле и индикаторы «Сеть» и «Авария». В нижней части реле находятся клеммные колодки для подключения устройства к сети и к схеме управления. Регулируемые настройки устанавливаются пользователем в зависимости от параметров подключаемого оборудования.

РКН-3М

Конструкция

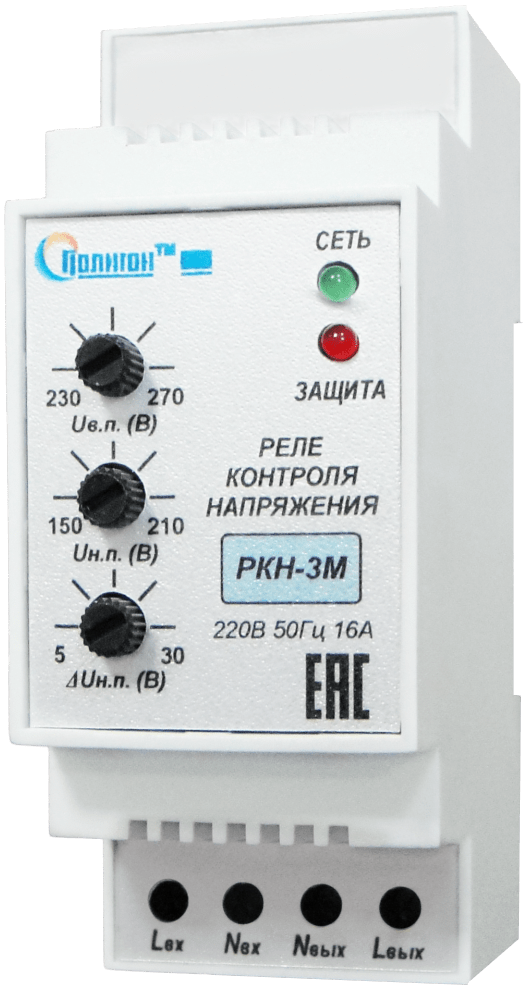

Реле напряжения РКН-3М выполнено в корпусе для установки на DIN-рейку. На передней панели реле находятся 3 ручки регулирования параметров реле и индикаторы «Сеть» и «Защита». В нижней части реле находятся клеммные колодки для подключения устройства к сети и к схеме управления. Регулируемые настройки устанавливаются пользователем в зависимости от параметров подключаемого оборудования
