Ограничитель мощности ОМОписание

Реле ограничения мощности — ОМ, на DIN-рейку

Блок для установки на Din рейку. Ограничитель мощности ОМ предназначен для контроля напряжения и потребляемой мощности в однофазной сети и отключения нагрузки в случае выхода токов и напряжения за установленные пороговые значения или превышения потребления электроэнергии свыше установленного значения.

ОМ-16 реле ограничения мощности

ЦЕНА: 3 777 р.

ОМ 16 ограничитель мощности

Ограничитель мощности ОМ-16 предназначен для контроля напряжения и потребляемой мощности в однофазной сети и отключения нагрузки в случае выхода напряжения за установленные пороговые значения или превышения потребления электроэнергии свыше установленного значения. Ток нагрузки – до 16 А.

Характеристики
  • Номинальное напряжение, В, Гц 220 В; 50 Гц
  • Уставка тока утечки 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 А
  • Верхний порог отключения реле «Uв.п.» min 230 В; max 270 В
  • Нижний порог срабатывания реле «Uн.п.» min 150 В; max 200 В
  • Временная задержка отключения реле по верхнему порогу «Δtв(c)» min/max 0,1 с
  • Временная задержка отключения реле по нижнему порогу «Δtн(c)» min/max 2 с
  • Гистерезис нижнего порога «ΔUн.п»=Uн.п.вкл-Uн.п.откл 5 %
  • Временная задержка включения реле (нерегулируемая) t вкл min 4 c; max 180 с
  • Временная задержка отключения реле (быстродействие) t откл 2 мин
  • Коммутируемый ток контакта (АС1 250 В) max 16 А
  • Сечение проводов для подключения, мм2 1,5 мм²
  • Диапазон рабочих температур (без конденсата), °C -10°С … +40 °С
  • Масса, кг 0,2 кг
  • Габаритные размеры, мм 34х90х60 мм
  • Гарантия, мес 24 мес

заказать

ОМ-2-500 блок/реле ограничения мощности

ЦЕНА: 12 014 р.

ОМ 2 500 ограничитель мощности

Блок ОМ-2-500 предназначен для управления силовыми контакторами (приоритетная и второстепенная нагрузка) или другими коммутирующими устройствами при помощи контактов внутренних реле Р1, Р2. Ток нагрузки определяется применяемым контактором.

Характеристики
  • Номинальное напряжение, В, Гц 220 В; 50 Гц
  • Значения установок ограничения тока «Iф (А)», Imax (0,1 А…5,0 А) х коэф. транс. (шаг 2% шкалы)
  • Типы подключаемых трансформаторов: порядковый номер, коэффициент пересчета, максимальный ток (трансформаторы с током вторичной обмотки 5 А) №/К. тр./max т. тр.: 1/1/5; 2/2/10; 3/3/15; 4/4/20; 5/5/25; 6/6/30; 7/8/40; 8/10/50; 9/12/60; 10/15/75; 11/16/80; 12/20/100; 13/30/150; 14/40/200; 15/50/250; 16/60/300; 17/80/400; 18/100/500
  • Время задержки отключения нагрузки при Uф < 80 B <=0,07
  • Время задержки отключения канала 2 при перегрузке по току свыше 40% от предельного тока трансформатора <=0,07
  • Время задержки отключения канала 1 при сохранении перегрузки по току свыше 40% от предельного тока трансформатора, после откл. канала 2 <=0,07
  • Время задержки отключения нагрузки при перегрузке по току, T-off (I) min 1 с; Зав.уст.10 с; max 60 с
  • Время задержки включения нагрузки при отключении из-за перегрузки по току, T-on (I) min 1 мин; Зав.уст.1 мин; max 60 мин
  • Время задержки включения при мгновенной повторной перегрузке по току 60 мин
  • Верхний порог отключения реле «Uв.п.» min 230 В; Зав. уст. 248 В; max 270 В
  • Нижний порог срабатывания реле «Uн.п.» min 145 В; Зав. уст. 176 В; max 205 В
  • Гистерезис нижнего порога «ΔUн» min/max min 2 В; Зав. уст. 10 В; max 15 В
  • Гистерезис верхнего порога 3 В
  • Время задержки отключения нагрузки по верхнему порогу напряжения <=0,07
  • Коммутируемый ток контакта (АС1 250 В) max 7 А
  • Задержка на отключение реле при выходе напряжения за нижний порог «t(откл), c» min/max min 1 c; Зав. уст. 5 с; max 60 c
  • Задержка на включение реле 1-го (2-го) ввода при аварии или при нормализации напряжения «t(вкл), c» min/max min 1 c; Зав. уст. 6 с; max 180 c
  • Временная задержка отключения реле при превышении заданного тока 0,1…20 с
  • Сечение проводов для подключения, мм2 0,3 мм2
  • Температура эксплуатации, ˚С -10 … +40 °С
  • Масса, кг 0,3 кг
  • Габаритные размеры, мм 70х90х60 мм
  • Гарантия, мес 24 мес

заказать

Ограничитель мощности ОМ-16 предназначен для контроля напряжения и потребляемой мощности в однофазной сети и отключения нагрузки в случае выхода напряжения за установленные пороговые значения или превышения потребления электроэнергии свыше установленного значения.

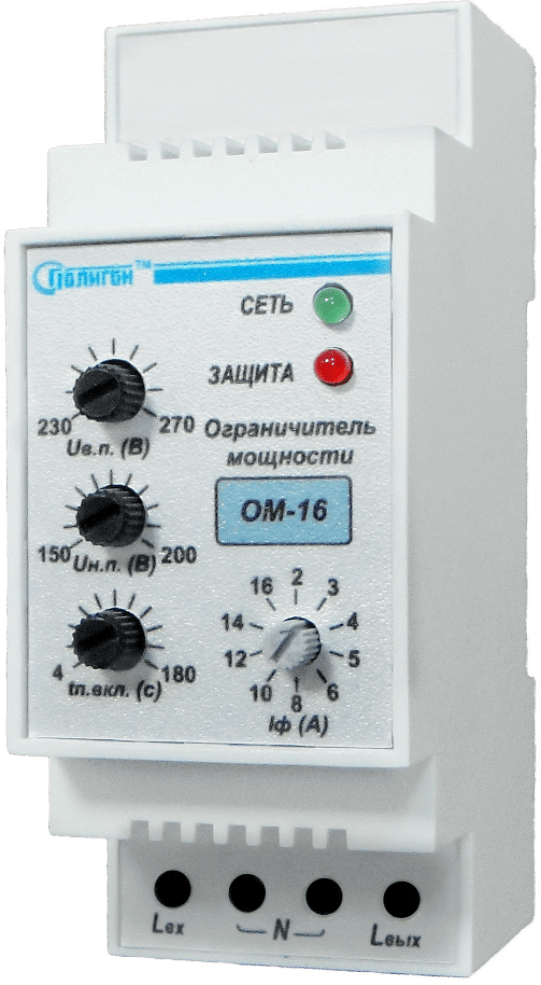

Конструкция системы

Ограничитель мощности ОМ-16 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся ручки подстроечных резисторов, ручка переключателя ограничителя мощности и индикаторы «СЕТЬ» и «АВАРИЯ».
В нижней части блока находятся клеммные колодки для подключения блока к сети и нагрузке.



Блок ОМ-2-500 предназначен для управления силовыми контакторами (приоритетная и второстепенная нагрузка) или другими коммутирующими устройствами при помощи контактов внутренних реле Р1, Р2 и обеспечивает:

  • контроль напряжения трехфазной сети 220/380 В, 50 Гц, не зависимо по каждой фазе и автоматическое выключение/включение нагрузки №1 при помощи реле Р1 и нагрузки №2 при помощи Р2 согласно заданным значениям;
  • измерения тока не зависимо по каждой фазе (для токов более 5 А, с применением трансформаторов тока ХХХ/5 А) и автоматическое ступенчатое (сначала отключается нагрузка №2, а затем, при росте тока нагрузка №1) выключение/включение нагрузок при помощи реле Р1 и Р2 согласно установленным значениям;
  • отображения текущего состояния  Р1 и Р2, и текущих показаний фазных напряжений и токов в трехфазной сети переменного тока 220/380 В, 50 Гц на ЖКИ индикаторе;
  • программирования параметров (напряжения, тока, временных задержек и режимов работы) блока ОМ-2-500-01;
  • сохранение в энергонезависимой памяти любых изменений режима работы, с занесением даты, времени, типа события, параметров, с возможностью последующего просмотра на ЖКИ индикаторе включая – начальное включение каналов, после подачи питания.

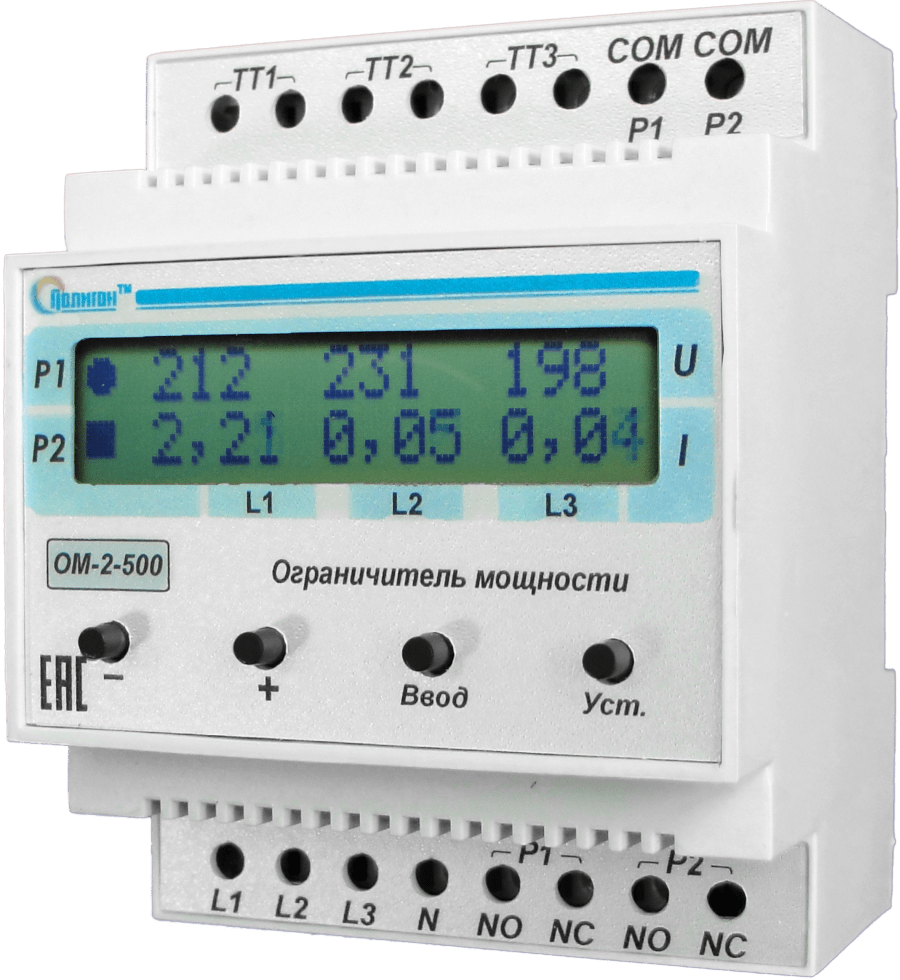

Конструкция

Ограничитель мощности ОМ-2-500 выполнен в корпусе для установки на DIN-рейку. На передней панели блока находятся ЖК индикатор, и кнопки управления. В нижней части блока находятся клеммные колодки для подключения блока к сети и нагрузке. Погрешность измерений напряжения 1%.
Погрешность измерений тока 2% от максимального значения шкалы. Класс защиты по электробезопасности — 0, ЭМС — по ГОСТ Р 51318.14– 99.



Если в схеме используется контактор, рекомендуется включать параллельно катушке пускателя искрогасящую цепочку.
