Управляющее устройство – Автоматический ввод резерва АВР
Блок для установки на Din рейку. Устройство контролирует напряжение питания и сеть на предмет соответствия заданным параметрам, и если данное соответствие не установлено, АВР переключает потребителя на резервный источник питания. Однофазные модели, с одной трехфазной нагрузкой, с двумя трехфазными нагрузками.
Устройство автоматического ввода резерва незаменимо для предприятий и организаций, где необходима бесперебойная работа оборудования:
- заводы/производственные линии;
- дата-центры;
- транспортные предприятия;
- военные объекты;
- противопожарные системы;
- сельскохозяйственные фермы;
- административные здания;
- медицинские учреждения;
- офисы, дома и т.д.
Классификация и типы АВР
Линейка товара представлена:

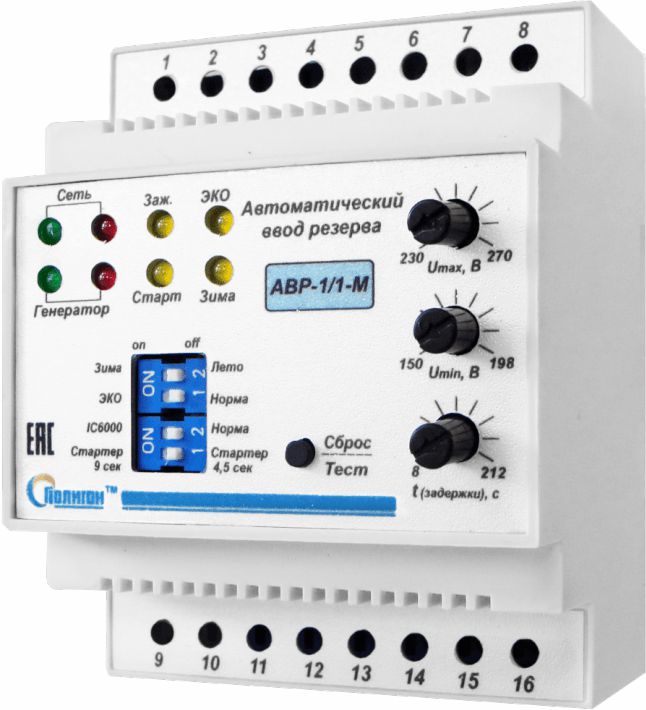

- однофазной моделью – АВР-1/1-М;

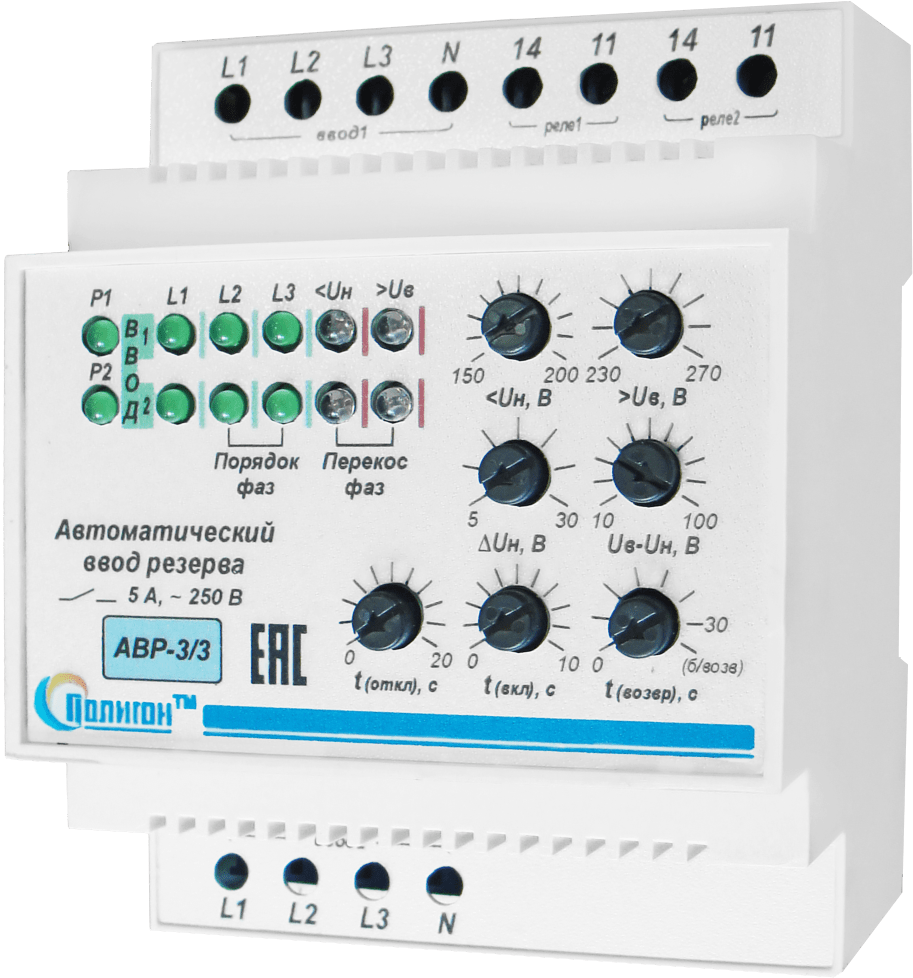

- моделями с одной трехфазной нагрузкой – АВР-3/3 и АВР-3/3-И.01;

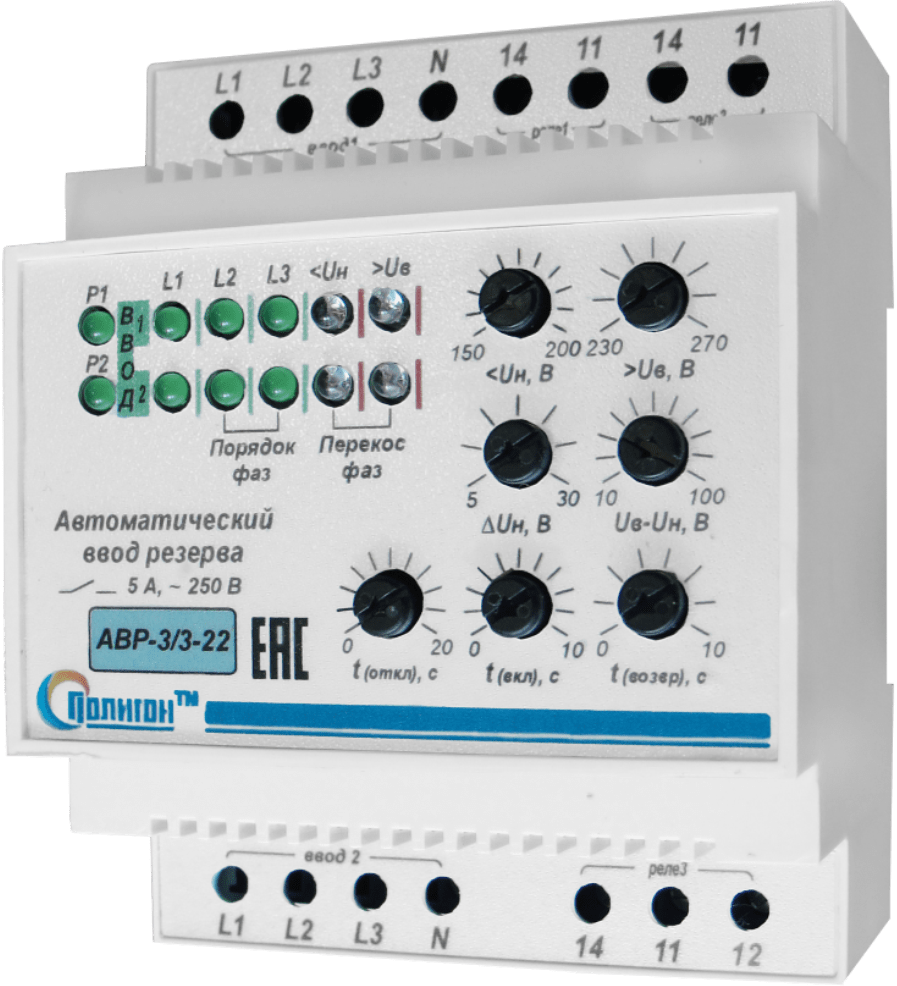

- моделью с двумя трехфазными нагрузками – АВР -3/3-22;
У всех моделей есть функция контроля верхнего и нижнего уровня напряжений, регулировка остальных показателей отличается и представлена в таблице.
Таблица сравнения моделей АВР
| АВР-1/1-М | АВР-3/3 | АВР-3/3-22 | АВР-3/3-И.01 | |
| Основные отличия | – Однофазная нагрузка | – Одна трехфазная нагрузка | – Две трехфазные нагрузки
– Есть секционный переключатель |
– Одна трехфазная нагрузка
– Возможность подключения блока управления АВР-3/3-ПУ и индикации АВР-3/3 ПЦИ |
| Регулировка | – Диапазон верхнего порога напряжения отключения по входу «Сеть», «Генератор»
– Диапазон нижнего порога напряжения отключения по входу «Сеть» – Время подключения генератора к нагрузке после запуска генератора – Переключатели: режим ЗИМА/ЛЕТО; режим ЭКО/НОРМА, режим воздушной заслонки IC6000/НОРМА, режим работы стартера 9 сек/4,5 сек |
– Нижний порог значения аварийного напряжения (фазного)
– Верхний порог значения аварийного напряжения (фазного) – Гистерезис нижнего порога – Перекос фаз: разность между Uв одной из фаз и Uн любой другой – Задержка отключения реле основного ввода при выходе за установленный порог значений – Задержка на включение реле резервного ввода – Задержка на возвратное переключение на основной ввод при нормализации напряжения сети |
– Диапазон нижнего порога напряжения
отключения (фазного) – Диапазон верхнего порога напряжения отключения (фазного) – Гистерезис нижнего порога – Перекос фаз: разность между Uв одной из фаз и Uн любой другой – Задержка на отключение реле при выходе напряжения за нижний порог – Задержка на включение секционного реле при аварии или реле 1-го (2-го) ввода при нормализации напряжения – Задержка на возвратное переключение на основной ввод при нормализации напряжения сети |
– Диапазон нижнего порога напряжения отключения (фазного)
– Диапазон верхнего порога напряжения отключения (фазного) – Гистерезис нижнего порога – Перекос фаз «Uв-Uн» – Задержка на отключение реле при выходе напряжения за нижний порог – Задержка на включение реле 1-го (2-го) ввода при аварии или при нормализации напряжения – Задержка на возвратное переключение на основной ввод при нормализации на нем напряжения сети |

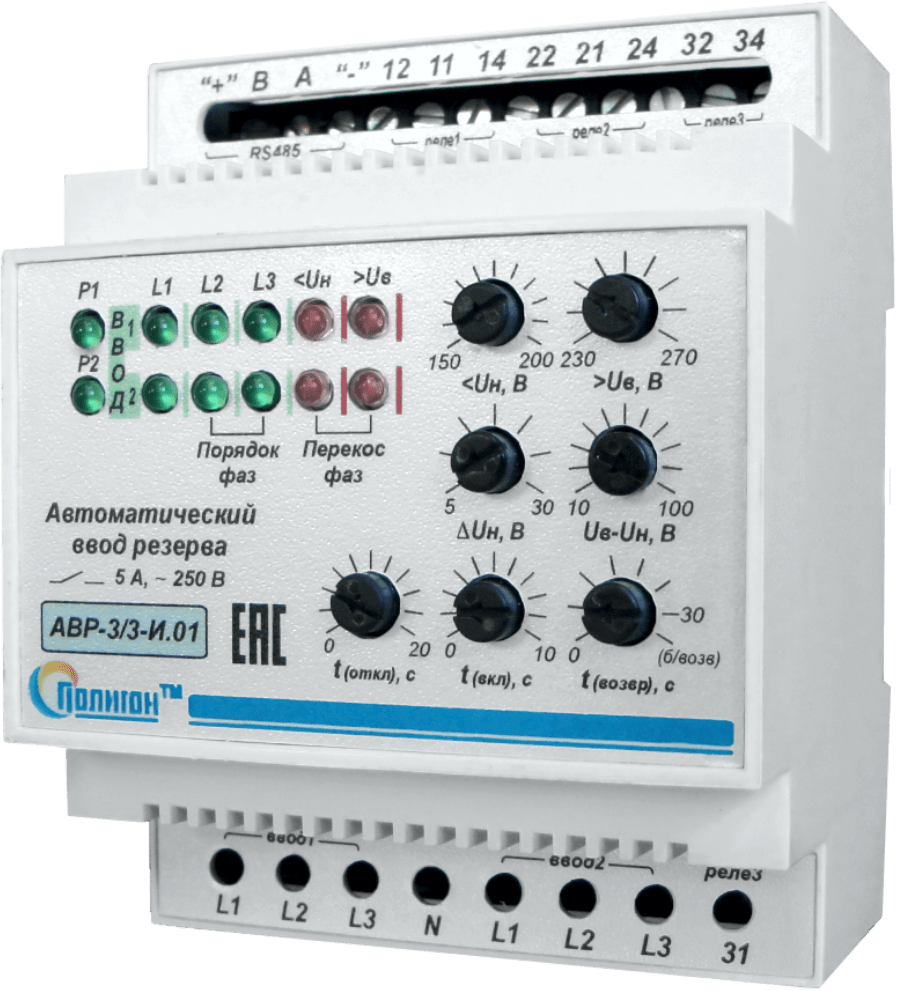

АВР-3/3-И.01 с выносным блоком управления и индикации – это новая идеология по размещению измерительного модуля непосредственно в силовом шкафу, а управление и индикация выносится на переднюю панель. АВР-3/3-И.01 предназначен для контроля напряжения по двум независимым трехфазным вводам и резервирования питания 3-фазной нагрузки с помощью внешнего исполнительного устройства.
К устройству опционально могут быть подключены панель дистанционного управления АВР-3/3-ПУ и панель индикации фазных напряжений АВР-3/3-ПЦИ, которые могут подключаться как по отдельности, так и совместно.
Панель управления АВР-3/3-ПУ позволяет отслеживать состояние АВР-3/3-И.01, и, переведя устройство в режим ручного управления, включать/отключать исполнительные устройства в ручном режиме.
Панель индикации фазных напряжений АВР-3/3-ПЦИ позволяет отслеживать значения фазных напряжений по двум входам.
