Реле контроля изоляции постоянного тока на DIN-рейку

Блок для установки на Din рейку. Реле контроля изоляции (РКИ) — это прибор, необходимый для непрерывного контроля сопротивления изоляции в электрических сетях с переменным и постоянным током. РКИ выявляет снижение сопротивления, что позволяет заблаговременно обнаружить потенциальные неисправности и предотвратить аварии.





РКИ-2-300-(серия 01/02/05) реле (220В, 24В, 12В)

ЦЕНА: 43 200 р.

серия РКИ-2-300-01, РКИ-2-300-02, РКИ-2-300-05  контролирует сопротивление изоляции в сети постоянного тока с питанием от сети 220/24/12 В, где “+” и “-” изолированы от “земли”. Порог срабатывания защиты – 300 кОм. Напряжение контролируемой сети – 75…1000 В. Показывает аварийное изменение сопротивления изоляции по минусовому и плюсовому проводу.

Характеристики
  • Потребляемая мощность, не более 3 Вт
  • Напряжение питания, В 220 +10/-20% В, 50 Гц или =75…340 В; 24В/12В
  • Рабочее напряжения контролируемой сети, В =75…1000 В
  • Коммутируемый ток контакта (АС1 250 В), А 5 А
  • Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300 кОм
  • Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 4500 В
  • Входное сопротивление, не менее 2,0 МОм
  • Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
  • Напряжение контролируемой сети (действующее значение), В =75…1000 В
  • Пороговое значение сопротивления изоляции, кОм 300 кОм
  • Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 5 с
  • Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
  • Сечение проводов для подключения, мм2 0,5…1,5 мм²
  • Температура эксплуатации, ˚С -40 … +60 °С
  • Масса, кг 0,25 кг
  • Габаритные размеры, мм 88х90х65 мм
  • Гарантия, мес 24 мес

заказать

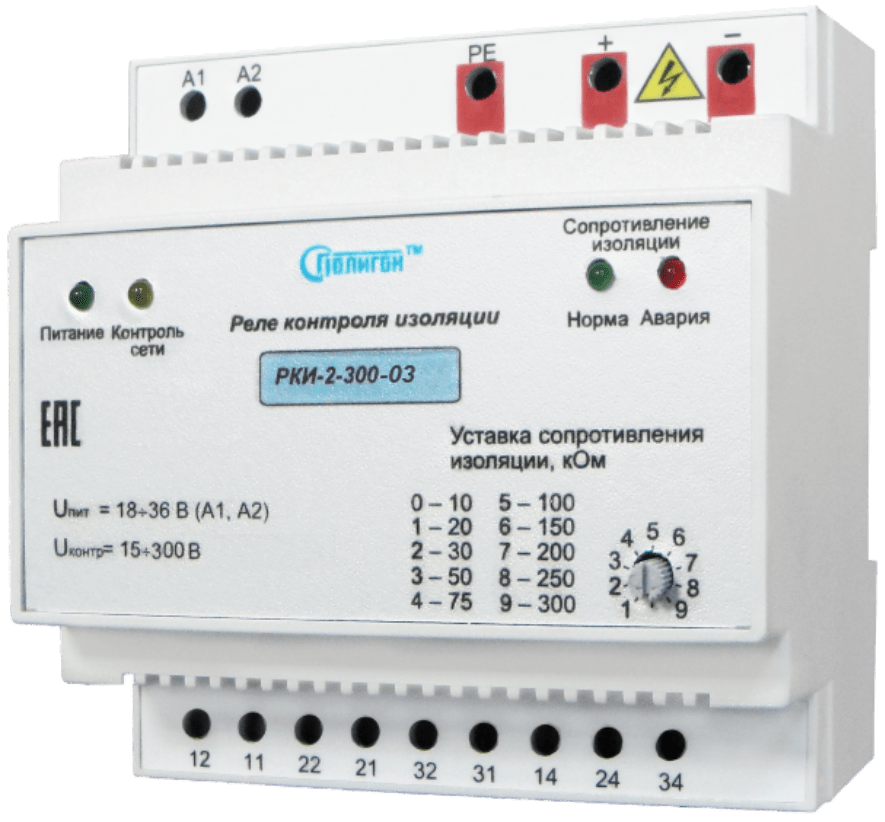

РКИ-300-(серия 03/04/06) реле (220В, 24В, 12В)

ЦЕНА: 43 200 р.

серия РКИ-2-300-03,РКИ-2-300-04, РКИ-2-300-06 контролирует сопротивление изоляции в сети постоянного тока с питанием от сети 220 В, где “+” и “-” изолированы от земли. Порог срабатывания защиты – 300 кОм. Напряжение контролируемой сети – 15…300 В. Показывает аварийное изменение сопротивления изоляции по минусовому и плюсовому проводу.

Характеристики
  • Потребляемая мощность, не более 3 Вт
  • Напряжение питания, В 220 В
  • Коммутируемый ток контакта (АС1 250 В), А 5 А
  • Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300 кОм
  • Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 4500 В
  • Входное сопротивление, не менее 2 МОм
  • Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
  • Напряжение контролируемой сети (действующее значение), В =15…300 В
  • Пороговое значение сопротивления изоляции, кОм 300 кОм
  • Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 5 с
  • Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
  • Сечение проводов для подключения, мм2 0,5…1,5 мм²
  • Температура эксплуатации, ˚С -40 … +60 °С
  • Масса, кг 0,25 кг
  • Габаритные размеры, мм 88х90х65 мм
  • Гарантия, мес 24 мес

заказать

Реле контроля изоляции постоянного и переменного тока работает по следующему принципу:

  1. В активном режиме устройство постоянно отслеживает уровень сопротивления изоляции.
  2. Когда сопротивление находится в границах нормы, контакты встроенного сигнального реле остаются замкнутыми.
  3. В случае повреждения изоляции, когда сопротивление выходит за установленные границы, контакты сигнального реле размыкаются. Это приводит к срабатыванию световой и звуковой сигнализации, оповещающей о неисправности.

Это устройство необходимо, чтобы своевременно выявлять проблемы и предотвращать потенциальные аварии.

Конструктивные особенности

Блок РКИ состоит из следующих элементов:

  1. Корпуса, адаптированного для установки на DIN-рейку.
  2. Передней панели, оснащенной светодиодными индикаторами состояния («сеть», «авария») и кнопками управления («сброс», «тест», «отключить сигнал»).
  3. Клеммных колодок, обеспечивающих подключение питания, контролируемой сети, а также систем управления и сигнализации.

Преимущества прибора контроля изоляции:

  1. Импульсное питание — повышает стабильность работы.
  2. Управление при помощи микропроцессоров — гарантирует точность контроля изоляции.
  3. Контроль значений электропитания — мониторинг состояния сети в режиме реального времени.

Область применения

Реле контроля изоляции переменного тока находят применение в самых разных отраслях, обеспечивая надежность и экономическую эффективность. Вот основные сферы их использования:

  1. Энергетика — повышают безопасность и стабильность энергосистем.
  2. Металлургия — обеспечивают бесперебойную работу оборудования.
  3. Строительство — автоматизируют и контролируют инженерные системы.
  4. Химическая промышленность — помогают управлять сложными технологическими процессами.
  5. Медицина — поддерживают точность и надежность медицинского оборудования.
  6. IT и АСУ — интегрируются в систему автоматизации и управления предприятием.
  7. Автомобилестроение — улучшают функциональность и безопасность транспортных средств.

Использование РКИ позволяет не только обеспечить надежную работу оборудования, но и значительно уменьшить затраты на его обслуживание. Это делает такое оборудование важным элементом современных промышленных и коммерческих систем.
