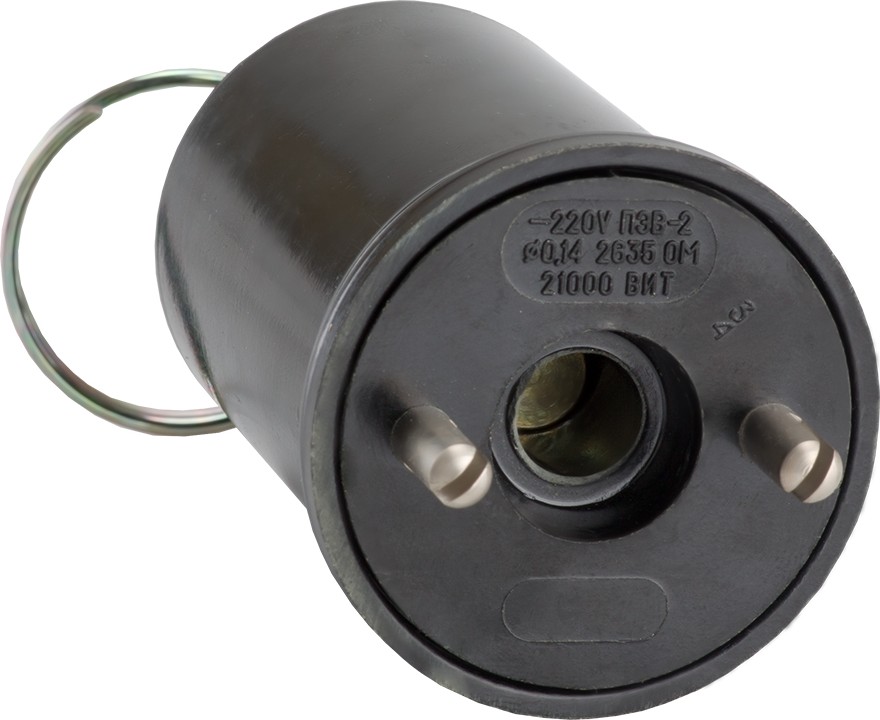

КЭЗ-1М – ключ электромагнитной блокировки

Ключ электромагнитной блокировки КЭЗ-1М модернизированный

Ключ электромагнитной блокировки КЭЗ-1М предназначен для отпирания замка ЗБ-1М, блокирующего работу подвижных частей приводов разъединителей, выключателей или других устройств.

Применяется при производстве тяговых подстанций – устанавливается для запирания дверей щитков, трансформаторных подстанций для запирания дверей ячеек (камер) КСО; во всех приводах, находящихся в эксплуатации, а также в других электротехнических изделиях с аналогичными условиями эксплуатации.

КЭЗ-1М 220В УХЛ2 ключ электромагнитный

• Материал корпуса: Полиамид
• Номинальное напряжение, В: 220
• Ход сердечника ключа, мм: 12
• Габаритные размеры   –
• Масса  – 0,42.
• Климатическое исполнение по ГОСТ 15150: УХЛ2 (2- категория размещения – под навесом)
• Ресурс ключа (вставка, извлечение), не менее: 2000
• Гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию

Цена: 2925 руб. за шт

при покупке более 20шт цена: 2730 руб

при покупке белее 30шт цена: 2530 руб

заказать

КЭЗ-1М 110В УХЛ2 ключ электромагнитный

• Материал корпуса: Полиамид
• Номинальное напряжение, В: 110
• Ход сердечника ключа, мм: 12
• Габаритные размеры   –
• Масса  – 0,42.
• Климатическое исполнение по ГОСТ 15150: УХЛ2 (2- категория размещения – под навесом)
• Ресурс ключа (вставка, извлечение), не менее: 2000
• Гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию

Цена: 2925 руб. за шт

при покупке более 20шт цена: 2730 руб

при покупке белее 30шт цена: 2530 руб

заказать

КЭЗ-1М 24В УХЛ2 ключ электромагнитный

• Материал корпуса: Полиамид
• Номинальное напряжение, В: 24В
• Ход сердечника ключа, мм: 12
• Габаритные размеры   –
• Масса  – 0,42.
• Климатическое исполнение по ГОСТ 15150: УХЛ2 (2- категория размещения – под навесом)
• Ресурс ключа (вставка, извлечение), не менее: 2000
• Гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию

Цена: 2925 руб. за шт

при покупке более 20шт цена: 2730 руб

при покупке белее 30шт цена: 2530 руб

заказать

КЭЗ-1М 48В УХЛ2 ключ электромагнитный

• Материал корпуса: Полиамид
• Номинальное напряжение, В: 48
• Ход сердечника ключа, мм: 12
• Габаритные размеры   –
• Масса  – 0,42.
• Климатическое исполнение по ГОСТ 15150: УХЛ2 (2- категория размещения – под навесом)
• Ресурс ключа (вставка, извлечение), не менее: 2000
• Гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию

Цена: 2925 руб. за шт

при покупке более 20шт цена: 2730 руб

при покупке белее 30шт цена: 2530 руб

заказать

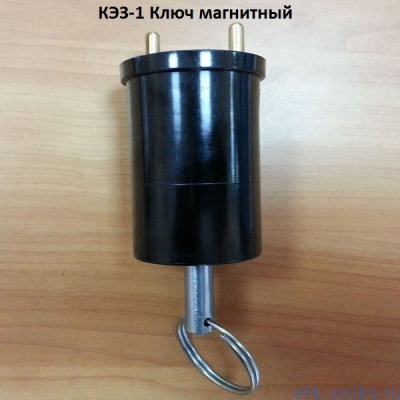

Электромагнитная блокировка состоит из электромагнитного замка ЗБ-1М и Электромагнитного ключа КЭЗ-1М, который состоит из полиамидного корпуса, соленоидной катушки, сердечника катушки, штепсельного разъёма и штырей. Ключ отпирает электромагнитный замок при подаче на замок напряжения от источника постоянного тока. На валу штока КЭЗ-1М имеется элемент фиксации (шпонка) в крайнем разблокированном положении. Так же блокировка может комплектоваться магнитным ключом КМ-1.

Модернизированная блокировка ЗБ-1М по сравнению с ранее выпускаемой имеет ряд преимуществ:

1. Корпус замка выполнен из силуминового сплава, не подверженного растрескиванию под воздействием смены температур, атмосферных осадков, ударов и толчков.
2. Разработана конструкция замка для установки на открытом воздухе.
3. Увеличено удерживающее усилие электромагнитного ключа на 20 %.
4. Предусмотрена фиксация замка и электромагнитного ключа в разблокированном положении.
5. Разработан магнитный ключ для аварийного разблокирования.
6. Корпуса ключей выполнены из ударопрочной пластмассы.

Конструкция модернизированной электромагнитной блокировки защищена свидетельством РФ на полезную модель.

Типоисполнения

• Замки — ЗБ-1МУХЛ2, ЗБ-1МТ2, ЗБ-1МУХЛ1, ЗБ-1МТ1.
• Электромагнитные ключи — КЭЗ-1МУХЛ2, КЭЗ-1МТ2.
• Ключи магнитные — КМ-1УХЛ2, КМ-1Т2.
• Условное обозначение: ЗБ-1; КЭЗ-1; КМ-1 — обозначение типа;М — модернезированный;УХЛ, Т — климатическое исполнение по ГОСТ 15150;1,2 — категория размещения по ГОСТ 15150.Обозначение ТУ: ТУ3428-001-00468683-94
